单(双)周边传动刮泥机适用于污水处理厂幅流式初次或二次沉淀池。其主要功能是将沉降在池底的污泥刮集至集泥坑,再由排泥管排出,以便污泥回流或浓缩脱水。视情况需要,还可以设置池面刮渣机构,收集池面浮渣并通过浮渣漏斗排出池外。
用途:
单(双)周边传动刮泥机是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排周边传动刮泥机水,水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置;根据用户要求控制系统可与微机联网。周边传动刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。
主要用于辐流式初沉,二沉池的排泥,也可用于浓缩池的排泥,是一种新型的刮泥机。
特点:
结构简单、能耗省、维护管理方便。
运行平稳、工作安全可靠。
刮集污泥效果好、排出污泥含水率低。
结构和工作原理:

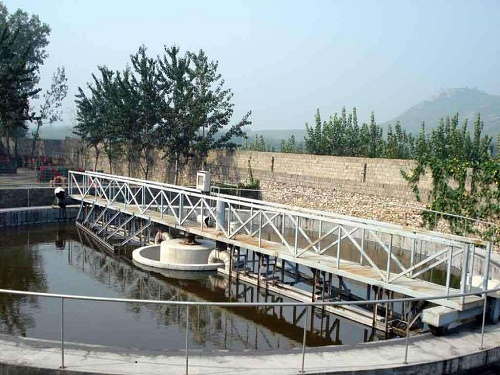

周边传动刮泥机主要由中心旋转支承、主梁(桁架梁、折板梁)、 导流筒、刮泥刮渣板、集电装置、驱动机构等组成。
原水从池底经中心支墩上部流出,并经导流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。

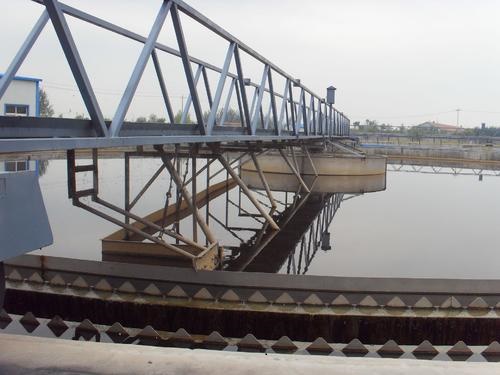

旋转桁架以中心支承为圆心,端部走轮在驱动装置的作用下,沿池周作回转运行,带动下部刮泥板缓慢转动,刮集至沉淀池中心集泥槽,依靠静水压或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。
主要优点:
池底刮泥,水面撇渣,刷洗出水堰。
采用对数螺旋线刮泥,刮泥效果好。
采用新型铰支结构,使刮泥机的承载能力强,减少运行功率,降低运行成本。
防腐性能强,使用寿命长。
设置机械、电气双重过载保护,运行安全平稳、可靠。
传动装置进行优化设计,效率高、外形更美观。
设备操作维护简单,可实现远程控制。
