原水从池底经中心支墩上部流出,并经稳流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底,工作桥以中心支承为圆心。
端部走轮在驱动装置的作用下沿池周回转运行,并带动对数螺旋线运行轨迹的刮泥板缓慢转动,污泥刮集至沉淀池吸泥口,利用水位差将池底污泥吸入排泥槽,通过虹吸管进入中心筒排泥管排出;浮渣刮板将浮渣刮到排渣斗中,由排渣斗排至池外浮渣井。上部浮渣由撇渣板撇至排渣斗排出,出水堰由自动清刷装置将堰板侧面的污垢刷洗干净。
特点:
1、处理量大,可节省占地面积。
2、 该设备刮泥、吸泥、刮浮渣同时进行,能耗少,比同规格设备节电50%左右。
3、边行进行边吸泥,排出的活性污泥浓度高,排泥效果好。
4、刮板式吸口构造简单,不易堵塞,运行安全可靠,维修方便。
5、适应性强,易实现全自动控制。
结构和工作原理:
ZGX型周边传动刮吸泥机,主要有主梁(桁架梁或折板梁)、 溢流堰、传动装置、稳流简、中心泥罐、排泥槽、刮板、吸泥装置、浮渣收集和排除设施,输电装置。
待处理的水从中心简进水管进入,通过稳流筒稳流进入沉淀池然后向四周扩散沉淀,清水由池边溢流堰流出,其中沉淀物由泥板刮集到吸泥口,根据连通管原理,利用水位差将池底污泥吸入排泥槽:通过虹吸管进入中心简排泥管排出。同时池中浮渣由浮渣刮板收集经排渣斗排出池外。

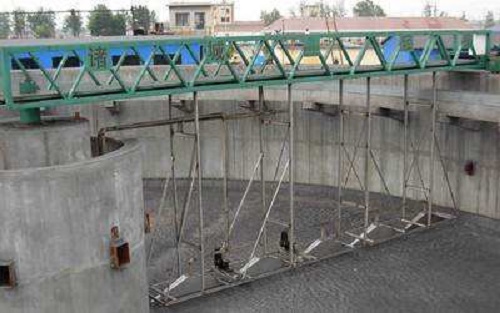

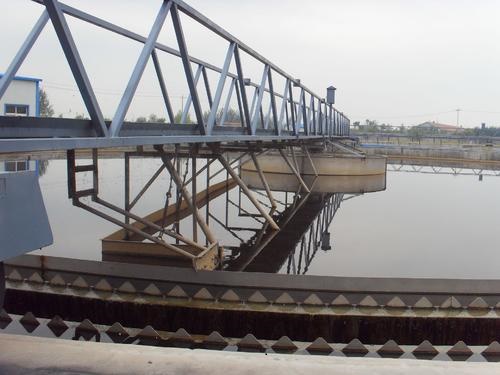

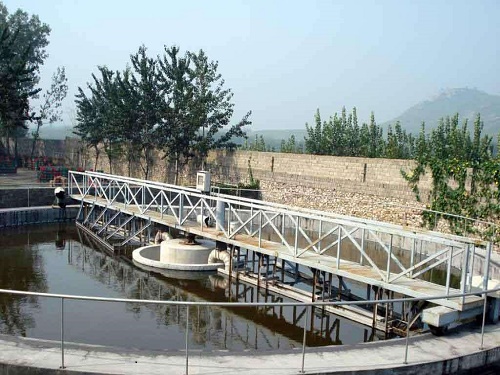

工作桥:
A、工作桥采用镀锌钢焊接制成桁架结构形式,工作桥上铺设钢制镀锌网格走道板,走道宽度1000mm,工作桥总宽度1200mm。
B、工作桥具有足够的刚度和强度,可承受大的刮泥扭矩外,还能承受悬挂的全部设备重量及300kg/m2活动荷载,工作桥的大挠度控制在池径的1/180范围内。
C、工作桥为全桥式,其长度满足Φ30m池内径的要求,工作桥上设有栏杆和吊耳,工作桥两端部设有上工作桥梯子。整个桥架的设计制造结实、轻巧、耐用、美观。
D、在工作桥端部设紧急停车按钮,以便观测设备运行状况及方便操作人员就近控制。
E、工作桥所有接头、焊缝平整光滑、无毛刺,焊缝强度大于母材强度,整体外形美观。
