中心传动刮泥(浓缩)机,主要可以分为两大类:中心传动悬挂式刮泥(浓缩)机和中心传动垂架式刮泥(浓缩)机。

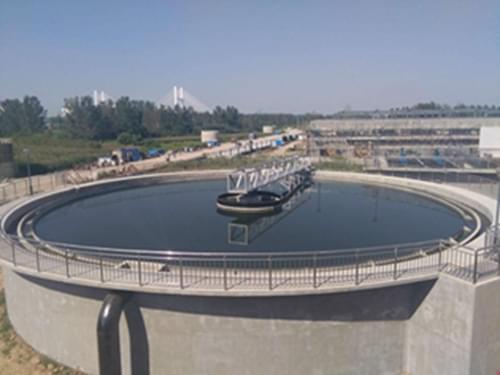

中心传动刮泥(浓缩)机主要应用于池径为4-20m的初沉池、二沉池,浓缩机应用在浓缩池。沉淀形式为辐流式,进、出水方式分别为中间进水、周边出水。中心传动悬挂式刮泥(浓缩)机的选型主要取决于沉淀污泥量以及污泥沉降性能,污泥负荷可以参考使用场合和设计手册查询来进行工艺设计。
用途
ZN型中心传动浓缩机适用于市政、轻工、矿山、冶炼、钢铁等行业中活性污泥的浓缩。
ZN型原理:
ZN型中心传动浓缩机采用蜗杆传动(D>16m采用中心回转齿轮),刮泥臂上设有纵向搅拌栅条,刮臂旋转时栅条起搅拌作用,加速活性污泥的下沉,刮泥板外缘线速度≤3m/min,整个刮泥机构可以手动调节±200mm。
组成部件:

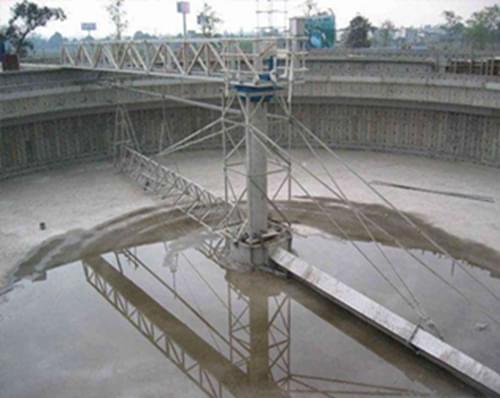

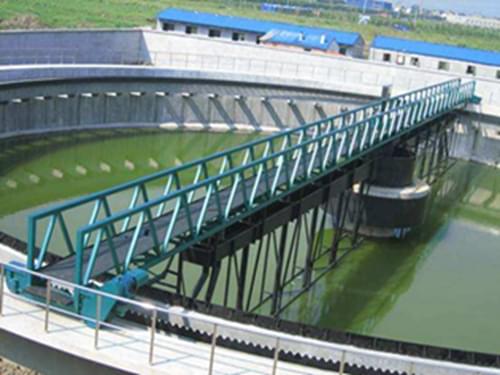

中心传动悬挂式浓缩机其主要由工作桥、驱动装置、传动轴、刮臂及刮泥板、拉锁、水下轴承、泥斗搅拌桨、浓缩栅条、稳流筒和系统控制柜等主要部件组成。
选型步骤:
① 使用场合
中心传动悬挂式刮泥(浓缩)机根据设计要求使用场合一般分为初沉池、二沉池或污泥浓缩池。
② 型号选择
根据设计负荷及使用场合校核中心边传动悬挂式刮泥(浓缩)机是否符合设计要求。
③ 池子尺寸
池子尺寸根据设计中水量和停留时间来定,一般工艺核算已经确定,比如池子直径为10m,池深4m,则选择直径为10m的中心边传动悬挂式刮泥(浓缩)机。池底坡度也需要提供,可根据用户提供的周边线速度设计转速,所以在选型定价的时候好提供土建图纸。
