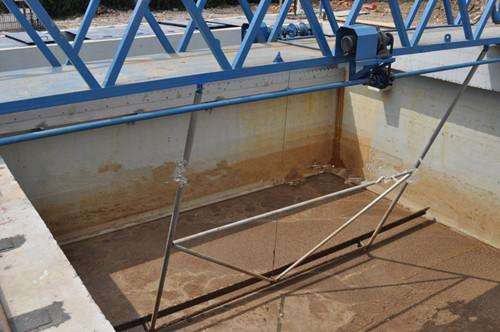

PJ型桁车式刮吸撇渣机

桁车式刮吸撇渣机适用于给排水工程中的平流沉淀池。沉淀在池底的污泥被刮至污泥收集池,池面浮渣被撇至污泥收集池。浮渣刮板可根据用户要求设置。当刮片机构不刮地返回时,刮...

产品详情

  桁车式刮吸撇渣机适用于给排水工程中的平流沉淀池。沉淀在池底的污泥被刮至污泥收集池,池面浮渣被撇至污泥收集池。浮渣刮板可根据用户要求设置。当刮片机构不刮地返回时,刮板完全升起。当刮泥机回到刮泥初始位置时,刮板掉落,反复工作。

  结构和工作原理

  桁车式刮吸撇渣机按工艺结构及工作方式分为两种类型。


  提板式刮吸撇渣机:

  主要由驱动减速装置、撇渣机构、排泥机构、升落卷简及电控装置等部分组合于桁车架上的一个整体装置。

  设备在电控装置的指令下,撇渣、刮泥机构随桁车架沿池面敷设的轨直线往复运行。升落卷简定时(定程)提升或降落刮板,使撇渣、刮泥分别单向工作,将池底泥砂和液面油渣分别刮集于集泥槽和排油管排出池外。

  链条牵引式撇渣(油)刮泥机:


  主要由固定于池面的减速驱动装置及设置于池内带刮板的牵引链、传动链付及张紧装置、安全保护装置等组成。

  减速驱动装置通过链轮付将动力传递于牵引链带动刮板沿池内上下轨导作定向回转连续运行,运行过程中刮板将池底泥砂、池面油渣不断分别刮集于集泥槽、排渣管排出池外。

  结构:

  1传动装置:采用轴装式减速机作为驱动动力,装在行车两端梁上,为双驱动,结构紧凑,装卸方便,其上设有过载保护装置,当设备驱动过载时,起停机保护作用(调节压紧弹簧调节预压力)。

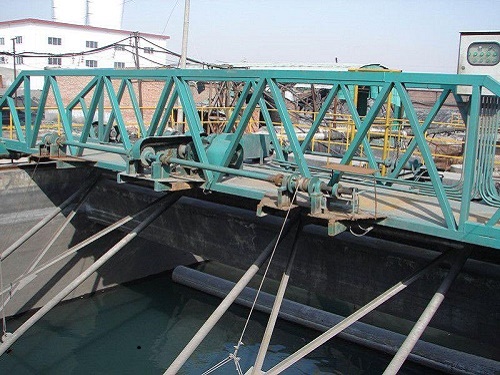

  2行车平台:行车平台为桁架结构梁,吸泥系统、吊架装在其上,驱动装置装在两端梁上,构成吸泥机的主体。


  3吸泥系统:采用四台潜污泵作为吸泥动力,装在行车平台上,与排泥管路相连。行车沿池长方向运行时,潜污泵将池底沉淀污泥吸至管道中,经排泥管路排列到泥槽内。

  4撇油装置:吸泥机上装有撇油刮板将池体内漂浮的浮油刮集到池体的两端,再由池体两端的排油装置排除。

  5排泥管路:与潜污泵相连,用来排除排污泵吸至管路中的污泥。

  6吊架:与行车平台相连,用来支承悬挂吸泥管路及刮泥板等。

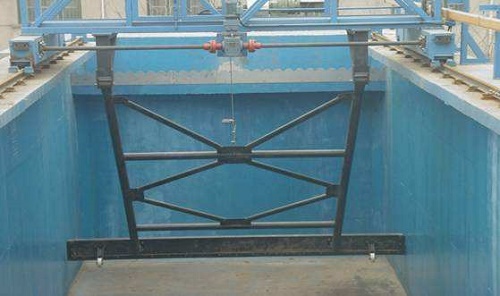

  7刮泥板:用来刮集沉淀于池底的污泥,其结构呈菱形更有效的实现刮集污泥的作用,刮泥板底端距池底有一定的距离,目的为减小设备在运行中的阻力,且使污泥有更好的流动性,便于潜污泵吸排。
