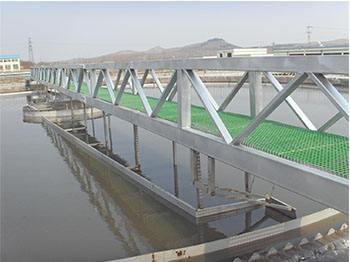

全桥式周边传动刮泥机

  • 产品特点:
    全桥式周边传动刮泥机用于污水处理厂、自来水厂以及工业废水处理中辐流式沉淀池。将沉降在池底的污泥刮集到池底的集泥坑,池面的浮渣被撇向管式排渣斗。 全桥式周边传动刮泥机
  • 产品详情

  全桥式周边传动刮泥机用于污水处理厂、自来水厂以及工业废水处理中辐流式沉淀池。将沉降在池底的污泥刮集到池底的集泥坑,池面的浮渣被撇向管式排渣斗。

  全桥式周边传动刮泥机的结构工作原理

  全桥式周边传动刮泥机由驱动减速机直接驱动行走轮,并带动工作桥及连接的刮泥桁架对数螺旋线形刮泥板,将沉淀池污泥由池边逐渐刮至中心集泥坑,在静水压力作用下,将污泥排出池外。浮渣刮板将池边与中心导流筒之间水面上浮渣全部刮向池边,依靠刮渣耙和管式排渣斗的配合,浮渣刮至管式排渣斗内,由上清夜自动冲洗排出池外。

  全桥式周边传动刮泥机是由驱动装置、工作桥、中心回转支座、导流筒、刮臂、撇渣板、管式排渣斗、刮渣耙、挡渣板、出水堰板、堰槽清扫装置等组成。适用于中心进水、周边出水的沉淀池。

全桥式周边传动刮泥机

  全桥式周边传动刮泥机的产品特点

  1. 结构合理,重量轻;

  2. 水下部件采用不锈钢制作,便于维护,使用寿命长;

  3. 电气控制可根据用户要求,实现手动、定时、PLC控制以及与PLC进行通讯等功能特性;

  4. 维护方便,运行费用低。

  寒冷的冬季就要到了,北方的站长一到冬季就头痛。因为雪一旦落在沉淀池的走道板上,刮泥机的行走轮就特别容易打滑,导致不能正常刮泥,从而影响生产运行。今天,我们就和大家分享一个东北的污水站站长在这方面的成功经验。

  1.  背景

  刮泥机的运行原理是通过行走轮转动,带动工作桥和桁架旋转,从而将底部沉淀的污泥推到污泥斗中。如果行走轮不能正常前进,就会带来麻烦,比如:

  将减速机与工作桥的连接键拗断;

  对于全桥刮泥机,两边工作桥前进速度不同步,将工作桥拉弯;

  底部沉淀的污泥容易产生浮泥,造成出水水质超标。

  不论是设备问题,还是工艺问题,冬季在室外维修设备都是一件非常辛苦的事情,若是再加上工艺异常,就更头痛了。

  2.  原因分析

  我们通过分析发现,导致行走轮与走道板打滑的主要原因是,行走轮和走道板本身的粗糙度不足,特别是在冬季,当走道板上落雪后,粗糙度就更小了。

全桥式周边传动刮泥机

  3.  解决措施

  针对这种打滑的情况,可以采取如下措施:

  (1) 提高行走轮的粗糙度

  将原有的尼龙轮、钢制轮更换为橡胶轮或橡胶轮胎(可以直接使用叉车轮胎)。

  (2) 提高走道板粗糙度

  将原有的水磨石面、瓷砖贴面或钢轨,换成水泥砂浆面,增加行走轮的摩擦阻力。

  (3) 设备加装扫雪装置

  有的站长已经采取了上述措施,但是还是不能解决问题,这时就需要加装一个小装置。

  通过这种改造后,效果非常不错,连续运行两个冬季,都没有出现刮泥机打滑,人工推刮泥机的情况。

  采用中心传动、悬挂式,污水从工作桥下进水管流入导流筒扩散后,均匀的向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心立轴旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外,水面上的浮渣通过旋转撇渣装置撇向池边,再由刮渣耙刮进排渣斗内排出池外;而上清液则通过三角形出水堰板溢入出水槽内排出。

  设备主要特点

  1、驱动装置采用三级摆线针轮减速机传动,传动稳定,结构紧凑,机械效率高;

  2、刮泥机立轴下端设有水下支承,避免立轴转动时的偏摆;

  3、设置机械和电子双重过载保护,运转安全可靠;

  4、设备操作简便,可直接就地/远程控制设备的运行。

  结构和工作原理:

  ZBG型周边传动刮泥机主要由稳流筒,集电装置、中心支座、工作桥(主梁)、刮泥机构、排渣机构、驱动装置、行走装置和电控箱等部分组成。

  周边传动刮泥机,是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排水,水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置;根据用户要求控制系统可与微机联网。

全桥式周边传动刮泥机

  其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

  该机主要由主梁、中心支座、传动装置、刮臂、底部刮板、浮渣刮板、稳流筒、浮渣漏斗等部件组成。由池中心的支墩和池沿上行走的车轮支承主梁,主梁的中心与在中心支墩上的中心支座铰接,两端装有包括减速机在内的传动装置。该机以支墩上的中心支座为轴沿池圆周作回转运动。在主梁下部装有刮集装置,底部的刮泥板将池底的污泥刮到池中心的排泥槽内,再由下端的泥斗刮板经排泥槽将污泥排出池外。

  污水从池中心的进水管经导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,上清液通过溢流堰板由出水槽排出池外,污泥刮板由池周刮向中心集泥槽,依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下,以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶,主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板,沿中心稳流筒延伸至铰链式刮渣耙,当主梁旋转时,浮渣刮板将液面的浮渣由池中心撇向池周,收集在铰链式刮渣耙区内,收集的浮渣随主机在池周运动至撇渣斗,通过刮渣耙的铰链活动刮至撇渣斗内,排至池外。

  中心支座由固定支撑座、回转轴承和机架组成,可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置,由集电环和电刷架组成。浮潭刮板、浮渣耙板、浮渣漏斗组成排渣机构,能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件,其上有走道板和栏杆,钢梁的下面连接刮泥结构,排渣机构等,在行走装置的带动下来完成刮泥,排渣工作。

全桥式周边传动刮泥机

  原水从池底经中心支墩上部流出,并经稳流筒配水后,呈现辐身流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心,带动刮泥、排渣机构,在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽,依靠水压或泵排出池外,上部浮渣由刮渣同步刮至排渣斗排出。

  驱动装置推动工作桥沿池平面旋转,工作桥带动刮臂旋转,固定于刮臂上的刮板将泥由池边逐渐刮至池中心的集泥斗中,刮泥板曲线为对数螺旋线形,受力均匀,刮泥,当池底遇有障碍物时,能自动让耙,保护机器不受伤害。驱动装置可有扭矩保护装置,工作更加安全。

  主要特点:

  1、传动装置进行了优化设计,效率更高,外形更趋美观,可按照用户要求配进口减速机或轴装式减速机,更美观耐用。

  2、该设备处理量大,刮集污泥效果好。

  3、该设备结构紧凑,占地面积少,操作维护方便。

  4、该设备运行平稳,刮泥、刮浮渣能同时进行,能耗省。

  周边传动刮泥机主要性能:

  (1)池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;

  (2)平行错位线刮泥板,连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板,刮泥干净,不会有浮泥现象发生。

  (3)池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强。

  (4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。

  (5)操作简单,可实现远程控制。

  周边传动刮泥机用途:

  周边传动刮泥机是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排周边传动刮泥机水,水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置;根据用户要求控制系统可与微机联网。周边传动刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

  主要用于辐流式初沉,二沉池的排泥,也可用于浓缩池的排泥,是一种新型的刮泥机。
