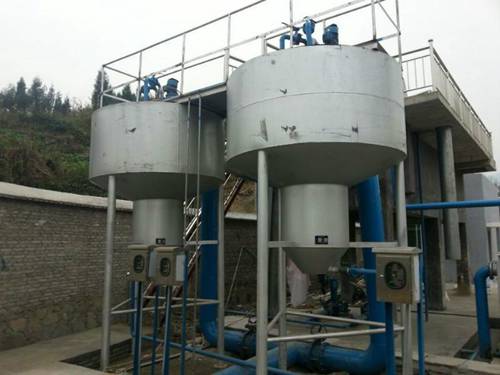

沉砂池采用圆形水平旋流提砂模式,进水从池的切向入流,回旋270°(按俯视顺时针向)出水。其间应完成砂粒在沉降过程中与有机物分离,沉降的砂粒沿池底向心排入中心砂斗,并通过气提排砂和吸砂泵输入砂水分离机,将沉砂输出的连续过程。
结构和工作原理:
1、旋流沉砂池工作原理

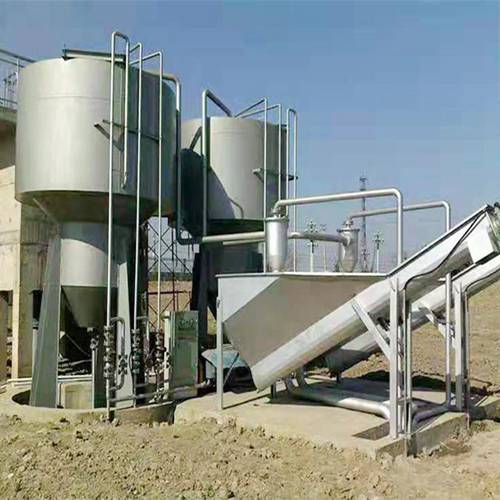

旋流沉砂池有平底圆池和锥底圆池两种,池底有储砂斗,池内设有除砂机,除砂机由驱动装置、搅拌机、吸砂系统等组成,与后续砂水分离器等配套组成成套除砂处理设备,含砂废水在经过平而直的进水渠后,进水紊流减至低,进水渠末端是一个能产生附壁效应的斜坡,可使部分已沉降于渠道内的砂粒顺坡进入沉砂池,进水口处设有一阻流板(只装在小型池内),使冲出于板上的水流下折到选区的底板上。
轴流式搅拌机则将水流带向池中心,然后向上,由此形成-一个涡形水流,较重的砂粒在靠近池中心的一个环形孔口落入集砂区,进入砂斗内的砂可用气提吸砂或泵外排,而较轻的有机物由于搅拌机对于水的剪切作用,将有机质与砂粒分离,终随轴向流水体引向出水渠。
2、轴流式搅拌机工作原理
轴流式搅拌机的回转有助于在砂粒进入贮砂斗前的导引和多次对砂粒清洗、旋转的桨叶可改善水的流态,搅拌机叶片前缘制成大而圆的形状(搅拌机直径可根据池的大小进行设计制造),能防止水中布絮和含纤维物质的缠绕。
主要特点:
1、结构紧凑,占地面积小,设备投资省。
2、传动效率及机械磨损小,设备故障少,节约能源,运行管理和维护方便。
3、 沉砂效果好,去除水源中无机物砂粒尤为显著。
4、 根据水源不同水质,采用耐腐蚀材料,设备耐久性强。
5、工艺布置灵活方便,易于配套组合,适应工程不同时期分段建设的需要。
结构:

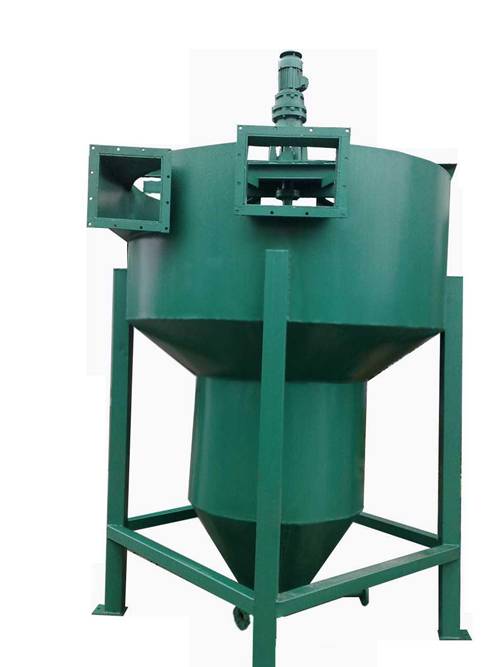

沉砂池由流入口、流出口、沉砂区、砂斗、涡轮驱动装置以及排沙系统等组成。污水由流入口切线方向流入沉砂区,进水渠道设一跌水堰,使可能沉积在渠道底部的沙子向下滑入沉砂池;还设有一挡板,使水流及砂子进入沉砂池时向池底流行,并加强附壁效应。在沉砂池中间设有可调速的桨板,使池内的水流保持环流。
桨板、挡板和进水水流组合在一起,旋转的涡轮叶片使砂粒呈螺旋形流动,促进有机物和砂粒的分离,由于所受离心力不同,相对密度较大的砂粒被甩向池壁,在重力作用下沉入砂斗;而较轻的有机物,则在沉砂池中间部分与砂子分离,有机物随出水旋流带出池外。通过调整转速,可以达到佳的沉砂效果。砂斗内沉砂可以采用空气提升、排沙泵排沙等方式排除,再经过砂水分离达到清洁排沙的标准。
