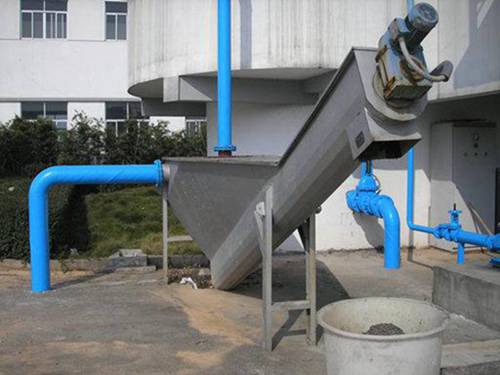

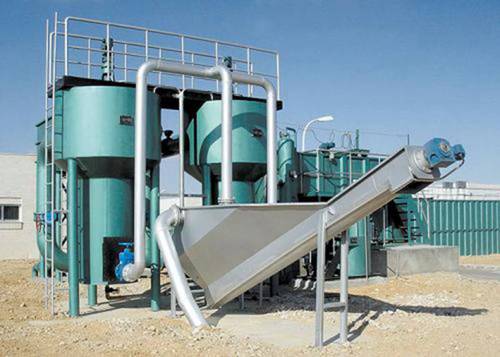

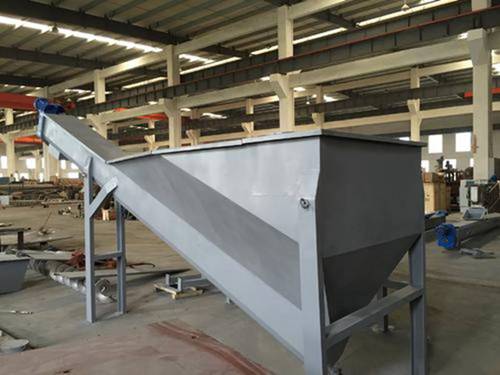

LSF型螺旋式砂水分离器

砂水混合液从分离器一端顶部输入水箱,混合液中比重较大的如砂粒等到将沉积于槽形底部,在螺旋叶片的推动下。砂粒沿斜置的u型槽底提升,离开液面后继续推移一段距离,在砂粒充...

产品详情

  砂水混合液从分离器一端顶部输入水箱,混合液中比重较大的如砂粒等到将沉积于槽形底部,在螺旋叶片的推动下。砂粒沿斜置的u型槽底提升,离开液面后继续推移一段距离,在砂粒充分脱水后经排砂口卸至盛砂桶,而与砂分离的水则从溢流口排出,达到分离目的。

  另外,砂水砂水分离器进水口处还可设置一圆筒式旋流预分离器,污水沿圆筒切线方向进入涡流使砂粒沉下进入螺旋分离器,溢流液回沉砂池或格栅井,起到预沉砂及调节水量的作用螺旋砂水分离器的分离效果。


  用途与简介

  主要用于对沉砂池除砂设备排出的泥水混合物进行砂水分离,以利于运输。

  结构和工作原理

  利用螺旋的旋转,将砂逐渐推至出口处,掉入车中,完成泥水分离过程。

  螺旋砂水分离器主要由驱动装置, U形槽、螺旋体、水箱、衬条等组成。


  特点:

  1、分离效率高达96 -98%, 可分离出粒径大于0. 2mm的颗粒。

  2、采用无轴螺旋输送,无水中轴承,重量轻,维护方便。

  3、采用新减速机,结构紧凑,运行平稳,安装方便。

  4、U型槽内衬柔性耐磨衬条,噪声低,更換方便。

  结构原理:

  砂水分离器对排砂泵泵出的砂水进行分离。全自动控制运行,除砂效率不低于95%,去砂直径≥0.2mm,砂砾吸附的有机物去除率≥95%。水槽在溢流前,满足0.2mm 以上砂粒的沉降回收率不低于98% 。


  螺旋输砂槽与砂水分离槽合为一体,由型钢支承,固定在混凝土的土建基础上。螺旋输送槽为U 型断面,螺旋直径280mm,安装角度约25°,除进料口敞开外,其余部分沿螺旋槽加盖封闭。

  齿轮渗碳处理,齿面硬度不低于HRc58,驱动电机适合户外使用,电源为三相380V,50HZ,防护等级IP55,绝缘等级F 级。电机额定功率大于大实际消耗功率的10%以上。

  砂水分离器可连续运行,也可间断运行。当吸砂泵准备工作时,先开启砂水分离器,再开启吸砂泵;停泵时,先停泵5min 后再停砂水分离器。砂水分离器可以现场操作也可远控操作。
