转鼓式微滤机结构及工作原理
转鼓式微滤机原理：被处理的废水沿轴向进入微滤机鼓内，以径向辐射状经筛网流出，水中杂质（细小的悬浮物、纤维、纸浆等）即被截留于微滤机鼓筒上滤网内面。当截留在滤网上的杂质被转鼓带到微滤机上部时，被压力冲洗水反冲到、排渣槽内流出。运行时，微滤机转鼓2/5的直径部分露出水面，转数为1-4r/min，微、滤网过滤速度可采用30-120m/h，冲洗水压力0.5-1.5kg/cm2，冲洗水量为生产水量的0.5-1.0%。
转鼓式微滤机的微孔过滤是一种机械过滤方法。微滤机适用于把液体中存在的微小悬浮物质，主要是浮游植物、浮游动物和有机物残渣等大限度地分离出来，达到液体净化或回收有用悬浮物的目的。微滤于其它过滤方法的根本区别在于所采用的过滤介质--不锈钢丝网或微滤网总的孔径特别小，而且非常薄，这种滤网相对地在低的水力阻力下，具有较高的流速特性，使截留下来的悬浮物大小总是比这些滤网上的微孔小，微滤机就是利用这个原理制成的水处理设备。
转鼓式微滤机特点：
1、利用水的重力来驱动滤筒旋转，与传统的转鼓式微滤机相比减掉了转鼓式微滤机的机械传动机构，
2、独特的一字型高压水反冲装置在提高反冲效果的同时，又减少了反冲时的用水量。
3、微滤机滤网框架与滤网与滤网框架间的固定技术，确保微滤机滤网的使用寿命，避免了微滤机滤网与滤网框架间的相互摩擦使滤网破损，这样即了过滤效果又延长了滤网使用寿命。
4、微滤机设备无腐蚀，无污染，强度高。重量轻。
5、微滤机安装简便，使用方便，维护成本低。
转鼓式精密过滤器技术特点:
1.转鼓式精密过滤器过滤精度高，出水水质稳定。
2.通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3.转鼓式精密过滤器控制系统反应灵敏，运行，具有压差和时间双重设定功能,可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。
4.清洗高效，滤网可完全恢复初始状态，因而可终身使用，无需更换。
5.水过滤设备反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6.反冲洗历时短，反洗水耗仅为正常产水量的0.001～0.003%，省水、省电，节约能源
7.转鼓式精密过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。
8.设备易损件少，无耗材，运行维护费用低，操作管理简单。
9.转鼓式精密过滤器应用领域广，可适用不同原水水质和用水要求
微滤机微孔过滤是机械过滤的方法。适用于把液体中存在的微小悬浮物质（纸浆纤维）大限度地分离出来，实现固、液两相分离的目的。微滤与其它方法的区别在于过滤介质空隙特别小，借助筛网回转的离心力，在较低的水阻力下，具有较高流速性，截留住悬浮固体，功效为斜筛的10-12倍，纤维回收率可达90％以上，回收的纤维浓度可达3-5％以上。 本设备是针对现有微滤机易堵塞、易破损、维修维护工作量大、二次投资多等问题专门研制的，是适用于造纸废水处理的佳实用技术之一。
微滤机可用于自来水厂的原水过滤（如除藻）、发电厂、化工厂、纺织印染厂、造纸厂等各种工业用水过滤及循环冷却水过滤和废水的净化、污水处理。用微滤机回收液体中的有用悬浮物的一个典型例子，是造纸白液的纸浆（纤维）回收，其回收率可高达98%，白液经回收净化后，可循环使用。微滤机适用于需进行固液分离的各种场合.如城市生活污水、造纸、纺织、印染、化工污水等的过滤。尤其适用于造纸白水的处理。
微孔过滤是一种简单的机械过滤方法。它适用于把液体中存在的微
小悬浮物质，主要是浮游植物、浮游动物和有机物残渣等大限度地分离出来，达到液体净化或回收有用悬浮物的目的。微滤于其它过滤方法的根本区别在于所采用的过滤介质--不锈钢丝网或微滤网总的孔径特别小，而且非常薄，这种滤网相对地在低的水力阻力下，具有较高的流速特性，使截留下来的悬浮物大小总是比这些滤网上的微孔小，微滤机就是利用这个原理制成的水处理设备。
微滤机是一种新型的经济的水处理设备，它可用于自来水厂的原水过滤（如除藻）、发电厂、化工厂、纺织印染厂、造纸厂等各种工业用水过滤及循环冷却水过滤和废水的净化、污水处理。用微滤机回收液体中的有用悬浮物的一个典型例子，是造纸白液的纸浆（纤维）回收，其回收率可高达98%，白液经回收净化后，可循环使用，也符合的排放标准。
微滤机过滤能力于水质、滤网规格、滤筒转速等因素有关，表中所列数据为采用700×100目滤网处理水库原水的能力，当用于造纸白水净化、纸浆回收时滤网规格为50~100目，处理能力约为表中数据的1/4。
采用30-500微米孔隙过滤工艺称之谓微滤。微孔过滤是一种机械过滤的方法。它适用于把液体中存在的微小悬浮物质（纸浆纤维）大限度地分离出来，实现固、液两相分离的目的。微滤与其它方法的区别在于过滤介质空隙特别小，借助筛网回转的离心力，在较低的水力阻力下，具有较高流速性，截留住悬浮固体。
本设备是针对现有微滤机易堵塞、易破损、维修维护工作量大、二次投资多等问题专门研制的，是适用于造纸废水处理的佳实用技术之一。
该设备是吸收新西兰万全机技术,针对我国国情开发的一种新型微滤机.它广泛适用于需进行固液分离的各种场合.如城市生活污水、造纸、纺织、印染、化工污水等的过滤，尤其适用于造纸白水的处理，达到封闭循环重复使用。
1.结构简单，可靠性高
2.结构紧凑，相同处理量时，占用空间小
3.转鼓鼓面由楔形栅条制成，水力特性优
4.间隙可选： 0.25，0. 5，0.75，1.0，1.5，2.0，3.0 mm
5.处理量与间隙、鼓面宽度呈正线性关系
6.材质可选：不锈钢SS304或SS316L
主要结构及工作原理
微滤机是一种机械过滤的装置，有传动装置、溢流堰布水器、冲洗水装置等主要部件组成。滤网为不锈钢锲型滤网，其工作原理是将处理水从水管口进入溢流堰布水器，经短暂稳流后，由出水口均匀溢出，分布在反方向旋转的滤筒滤网上，水流与滤筒内壁产生相对剪切运动，固形物被截流分离，顺着筒内螺旋导向板翻滚，由滤筒另一端排出。从滤网滤出的废水在滤筒两侧的防护罩导流作用下从正下方出水槽中流走。该机滤筒外配有冲洗水管，用压力水（2.5kg/cm2）喷射以冲洗疏通滤网，滤网始终保持良好的过滤能力。
设备特点：
1、结构简单，运转平稳，维修方便，寿命长。
2、过滤能力大，效率高，一般废水纤维回收率大于80%。
3、占地小、费用低、低速运转、自动保护、安装方便、节水节电。
4、全自动连续工作，不需专人看管，回收纤维浓高可达12%以上。
5、通过换不同网目的滤网可代替浓缩机和圆网脱水机使用。
设备安装
1、首先组织安装人员熟悉设备结构、作用、特点。并注意全部技术资料中各项说明及要求。
2、检查设备有无缺损。
3、按基础结构图进行施工，基础面平整，预留孔间距和垂直度偏差均不大于10毫米。
安装程度
1、基础经养生期后进行安装，基础面及螺栓孔要冲洗干净，地脚螺栓用汽油擦洗干净，螺纹部分涂油，并将螺栓穿入设备的螺栓孔内。
2、将设备吊装在基础上，进行次灌浆。
3、在次灌浆凝固后进行机器校正。用精度为0.05毫米/米的框式水平仪，以机架为基准测设备水平度，允许不大于0.5毫米/米。六、设备的运转操作
A试运转
检查机体所有坚固螺栓是否旋紧，传动链轮的啮合是否合适，滚筒托轮有无异常，电动机的接线是否正确，链轮传动是否轻便。
启动电机，观察滤筒转筒是否正确，链轮传动是否正常，开启进水阀门运转2-4小时，注意有无异常现象，机架是否稳定。

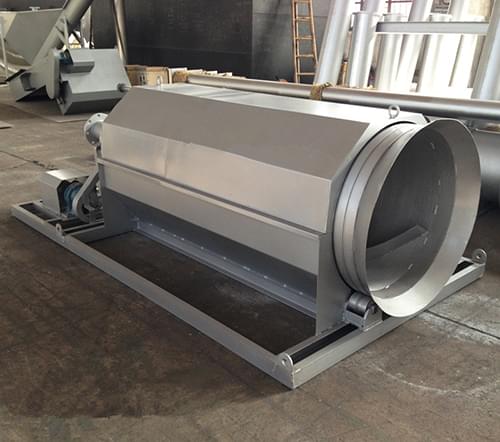

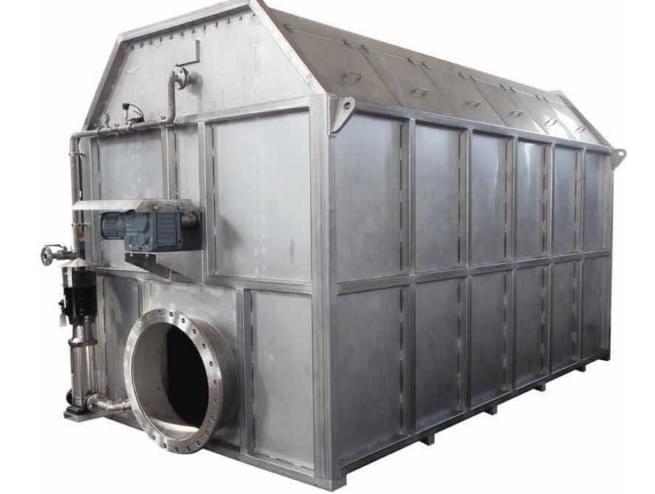

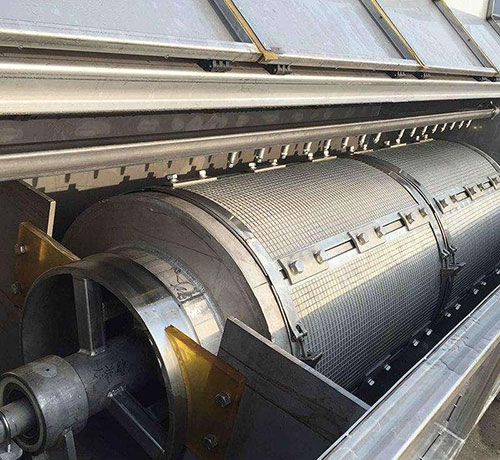

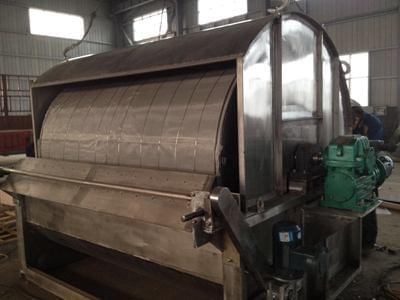

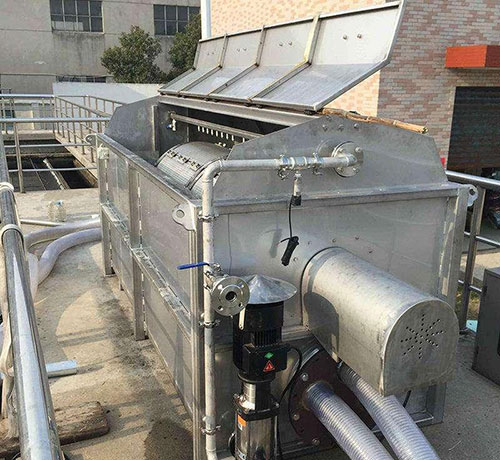

产品实拍
