纤维定盘过滤器SGH型
产品概述
研发设计的专用滤布,具有能耗低、滤速高、处理能力大、出水水质好、占地面积小、运行维护简单可靠,可灵活设置处理单元,满足不同水量选型要求等优点,结合化学除磷措施,可使出水从B达到A标准,满足污水处理厂的升级改造。
基本参数
加工定制:是;
处理污水量:50-300(m3/h);
:麦通环保;
型号:SGH;
臭氧用量:1.3(g/h);
空气量:0.10-0.38(m3/min);
贮气罐容积:2950(m3);
流量计规格:50(m3/h);
出水管口径:250(mm);
进水管口径:200(mm);
外形尺寸:2250(cm);
曝气机功率:2.2(kw);
水泵功率:1.5(kw);
工作原理:
纤维定盘过滤器主要由纤维滤片、集水干管、移动吸泥系统、排泥槽等组成。其中滤片包括专用竖片纤维滤布和滤布支架。冲洗采用移动式线状吸洗,洗过的断面可立即进入过滤状态,无需存储冲洗用水。
产品创新:
1)采用专用滤布,提升处理效果
2)充分利用滤池空间,降低占地面积
3)实现连续过滤,无需常规反冲洗设备
性能特点概括:
1.高效,过滤:特殊结构的滤盘过滤技术,性能灵敏,确保只有粒径小于要求的颗粒才能进入系统,是有效的过滤系统;规格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多种,用户可根据用水要求选择不同精度的过滤盘。系统流量可根据需要灵活调节。
2.标准模块化,节省占地:系统基于标准盘式过滤单元,按模块化设计,用户可按需取舍,灵活可变,互换性强。系统紧凑,占地极小,可灵活利用边角空间进行安装,如处理水量300m3/h左右的设备占地仅约6m2(一般水质,过滤等级100μ)。
3.全自动运行,连续出水:在过滤器组合中的各单元之间,反洗过程轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水;反洗耗水量极少,只占出水量的0.5%;如配合空气辅助反洗,自耗水更可降到0.2%以下。高速而的反洗,只需数十秒即可完成
4.寿命长:新型塑料过滤元件坚固、无磨损、无腐蚀、极少结垢,经多年工业实用验证,使用6~10年也没有磨损,不会老化,过滤和反洗效果不会因使用时间而变差。
5.高质量,维护量少:产品符合相应质量标准,所有产品在出厂前均经模拟工况检测和试运转,不需专用工具,零部件很少;易于使用,仅需定期检查,几乎不需日常维护。
操作
1、当出口机杂含量≥5.0mg/L或进出口压差大于0.1Mpa时,应进行反冲洗。
2、停加压泵,关闭出口阀,找出进入阀、回流阀。
3、打开放空阀,启动空气压缩机,待气包压力上升至0.4-0.6Mpa时,启动加压泵即开始气液混冲。
4、再启动过滤器上的搅拌泵,打开排污阀,逐渐关闭放空阀和回流阀。
5、反冲洗时间15-20分钟,待出口机杂达标后停搅拌泵、加压泵及空气压缩机,稍后缓慢打开放空阀(稍开一点,放掉空气),关闭排污阀,至此反冲洗完毕。
电控系统
1、电控系统采用现代化的可编程控制器PLC作为程序控制系统的核心。使滤布的反冲洗,污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏,主要元器件为施耐德公司产品,质量可靠,性能优良,适应环境能力强,抗干扰性能好,是中水处理设备的理想控制系统。
2、系统设有手动和自动两种方式:自动方式下,操作人员根据需要调整好反洗间隔时间,设备即可按照PLC预先设定的程序(按时间、液位控制)进行工作;手动方式仅在设备调试或检修时使用,实现阀、泵、滤盘电机的手动控制,并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。
3、S7200可根据用户要求选配以太网接口或DP接口的通讯接口模块,能实现与工厂主站的数据传送。
4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成;由初始界面选择进入相应的界面,点击相应按键完成相应的操作功能。
5、触摸屏系统具有故障报警提示功能;对阀的开、关不到位检测,对泵和滤盘电机的过流、过载检测,有故障时触摸屏显示故障信息并产生声光报警。
与常规滤池有哪些不同
(1)出水水质好并且稳定。纤维转盘滤池是采用滤盘外包滤布来代替传统滤池的砂滤料,滤布孔径很小,可截留粒径为几微米(μm)的微小颗粒,因此出水水质及出水稳定性都优于粒料滤池。而常规滤池冲洗前因穿透问题水质较差,冲洗后会因滤层中残存的清洗水对出水有影响。另外过滤的水量也随阻力的变化而变化。
(2)设计新颖,耐冲击负荷。纤维转盘滤池相当于是滤池及沉淀池的结合,具有排泥的功能。颗粒大的污泥直接沉淀到斗形池底,不会堵塞滤布,即不像普通滤池:所有的悬浮物(SS)都必须经过滤料。因此过滤周期长,清洗间隔长,而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池,悬浮物(SS)负荷相当于普通砂滤池的1.5倍,滤速比普通滤池增加50%。因此纤维转盘滤池更耐高悬浮物浓度和大颗粒悬浮物的冲击。
(3)设备简单紧凑,附属设备少,整个过滤系统的投资低。纤维转盘滤池清洗时可连续过滤。而砂滤池反冲洗时不能连续过滤,为连续,需要在砂滤池前设中间储水池或采用多台滤池交替工作。纤维转盘滤池采用小型水泵负压抽吸滤后水自动清洗,省去许多传统滤池需要的反冲洗水池、水塔等。传统滤池因反冲洗强度大,气水反冲不仅需要大功率水泵、鼓风机,还有气水两套较大直径的管阀系统。整套系统多而杂,投资高。自动控制系统极为庞大复杂。
(4)设备闲置率低,总装机功率低。由于滤布较薄,非常容易冲洗干净,清洗非常高效,清洗时,清洗滤盘的面积只相当于整个滤盘面积的1%。清洗的特点是频繁但清洗历时短(1次/60-120分,1分钟/次)。总体的清洗水量也较少。而传统滤池的气水反冲洗水泵和鼓风机的设备多、自动阀门大而多、功率大,且闲置率高。
(5)运行自动化,因而运行和维护简单、方便。过滤过程由计算机控制,可调整负压抽吸清洗过程及排泥过程的间隔时间及过程历时。基本不需专人维护管理。
纤维转盘滤池的检修量小。纤维转盘滤池机械设备较少,泵及电机间歇运行,滤布磨损较小,滤布易于更换,假如由于某些原因造成滤布堵塞,可轻易更换滤布。对于砂滤池而言,若滤料堵塞,则需要很大的清洗工作量。而且砂滤更换滤料非常困难。
(6)水头损失比砂滤池小很多。纤维转盘滤池一般为0.2m,而砂滤池的水头损失一般为2m多。砂滤罐的水头损失则高于5m,能量损失大,增加运行费用。
(7)占地面积比其他滤池小很多。由于滤盘垂直中空管设计,使小的占地面积可大的过滤面积,从而减少了池容,减少了材料量及土方量,显著降低了工程造价。日处理1万吨的滤池,占地面积不大于20平方米,高度3.3m。对于技术改造,可以解决空间不够的困难。
(8)纤维转盘滤池比粒料滤池易于安装。现场连接管配件及电气设备之后,即可投入使用。而粒料滤池则往往需要进行滤料安装。
(9)设计周期和施工周期短。纤维转盘滤池整体设备化,可整体装运,设计和施工方便并快捷;而且扩建容易。
(10)对地基地耐力要求低,设备地基的投资少.
运行方式
纤维转盘滤池的运行状态包括:静态过滤过程、 负压反冲洗过程、排泥过程。
(1)静态过滤过程:污水重力流进入滤池,滤池中设有挡板消能设施。污水通过滤布过滤,过滤液通过中空管收集,重力流通过溢流槽排出滤池。整个过程为连续。
(2)负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时,PLC即可启动反抽吸泵,开始反冲洗过程。反洗时,滤池可连续过滤。
过滤期间,滤盘处于静态,有利于污泥的池底沉积。反洗期间,滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,滤盘内的水被同时抽吸,水自里向外对滤布起清洗作用,并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。
(3)排泥过程:纤维转盘滤池的滤盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底排泥管路将污泥回流至污水预处理构筑物

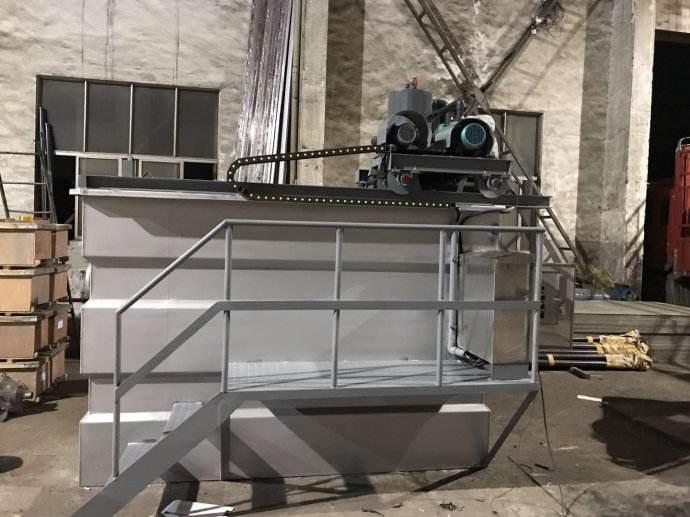

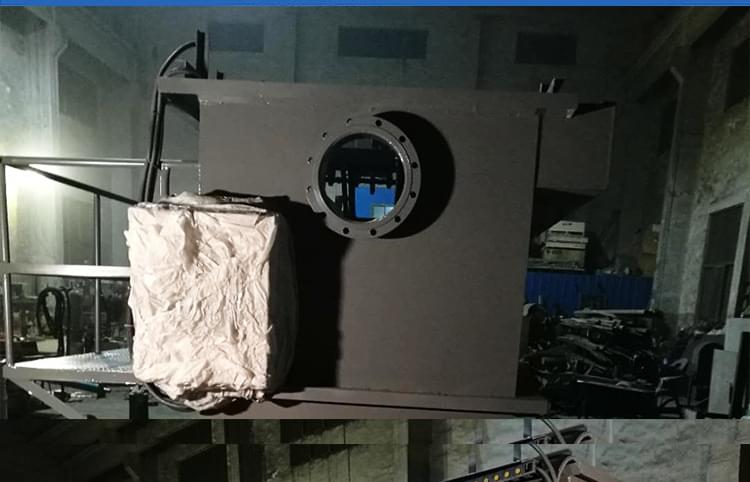

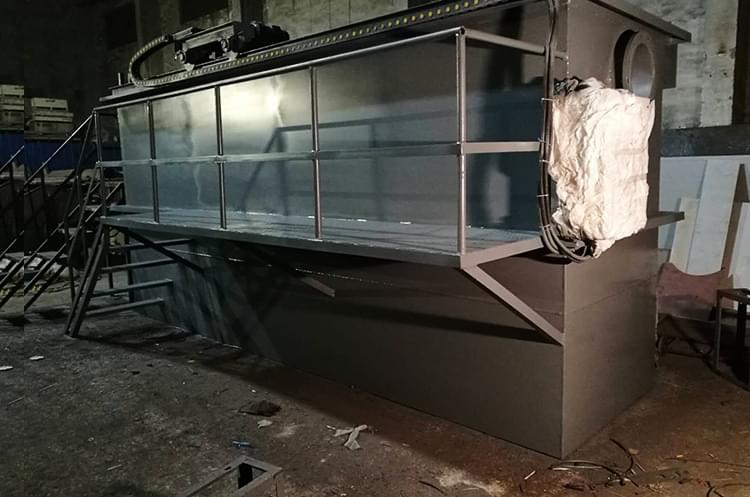

产品实拍
