转鼓式精密过滤器HWL型
产品概述
微滤机是一种转鼓式筛网过滤装置。被处理的废水沿轴向进入鼓内，漳州精密过滤器，以径向辐射状经筛网流出，精密过滤器参数，水中杂质即被截留于鼓筒上滤网内面。运行时，精密过滤器报价，转鼓2/5的直径部分露出水面，转数为1-4r/min，滤网过滤速度可采用30-120m/h，冲洗水压力0.5-1.5kg/cm2，冲洗水量为生产水量的0.5-1.0%。已成功地应用于给水及废水处理。
基本参数
：麦通环保；
型号：HWL；
加工定制：是；
功率：3（kw）；
处理污水量：10000（m3/h）；
工艺说明：
一，混凝沉淀后，为了进一步降低（SS,COD,BOD）等污染物指标，必须经过过滤，混凝沉淀出水通过自由落差进入到转鼓精密过滤器内，污水在离心剪切力的作用下，快速通过转鼓上的不锈钢微滤膜，悬浮物颗粒被截留在滤膜内侧，转鼓匀速旋转，附着悬浮物的滤膜旋转到顶部，顶部转鼓上方有一排扇形分布的高压喷头，通过连续高压无缝喷洒，附着在滤膜上的悬浮物被冲洗掉，滤膜的干净，清洁干净后的滤膜在匀速旋转到底部，继续过滤。
二，污水从底部流进过滤器槽体内，然后通过排水孔排出过滤机，高压反冲水泵连续抽取过滤后的水，做为反冲水，对转鼓滤膜顶部进行连续清洗，冲洗水量小于3m3/h.
三，部分反冲洗水和悬浮物被一起冲入位于转鼓内部滤渣收集槽，通过滤渣排放口排出设备。
四，转鼓精密过滤器进水口建议配套流量控制系统（阀+流量计），微滤系统过滤能力主要与SS（悬浮物）有关，当SS超过设计要求时，过滤水量变小，可通过流量控制系统调低水量，确保微滤系统正常工作。
五，系统设有溢流报警，SS超标时，或者流量超过过滤能力时，溢流会自动报警，建议在出水孔配备悬浮物自动检测仪，当水质超标时自动报警，以便及时发现问题。
滤网特点：
•过滤精度在5μm-10μm过滤精度高
•滤网开孔均匀，大小，开孔面积高达70%以上
•滤网材质全部采用极细316L不锈钢丝编制而成
•国际的固定焊接技术，将滤网无缝焊接在支撑骨架上
•大面积滤网一次成型，增加过滤面积，简化设备结构
•滤网长使用寿命可达2年
•耐冲击负荷强， 在进水SS不高于30mg/L情况下，可正常工作
•在进水SS不高于30mg/L情况下，滤速高达40-50m3/h·m2
工作原理
精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。
工艺原理
保安过滤器属于精密过滤器， 其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0.1MPa时，应更换滤芯。保安过滤器的主要优点是效率高、阻力小、便于更换。
结构及原理
保安过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。结构:滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。因滤材的不同，过滤孔径也不相同。精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5~120μm范围。同种形式的滤材，按外型尺寸可分为不同的规格。线绕滤芯(又称蜂房滤芯)有两种:一种是聚丙烯纤维---聚丙烯骨架滤芯，高使用温度60℃;另一种是脱脂棉纤维---不锈钢骨架滤芯，高使用温度120℃。 熔喷滤芯是以聚丙烯为原料，采用熔喷工艺形成的滤材，高工作温度60℃。 精密过滤可去除水中的悬浮物、某些胶体物质和小颗粒物。
结构特点
精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。 各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。
应用
用于各种悬浮液的固液分离，适用范围广。适用于医药、食品、化工、环保、水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。
1、纳滤(NF)、超滤(UF)、反渗透(RO)、电渗析(EDI)等系统保安过滤及终端过滤;
2、医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩;
3、电子、微电子、半导体工业用高纯水预过滤、终端过滤;
4、油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤;
5、饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤;
6、白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤(替代巴氏灭菌);
7、生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤;
8、其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等
保护
(1)水源一般是固定的水源，不能轻易改变。
(2)改善预处理运行效果，优化絮凝剂及助凝剂加药量，选择适合水源的阻垢剂，调整各预处理设备达到佳运行状态，严格按照操作规程要求，预处理出水水质合格。
(3)选用质量有的滤芯，既能延长滤芯使用周期，又能保安过滤器出水水质。如GEOsmonics滤芯，其过滤精度在5±0.5μm，采用Z.Plex技术的GEOsmonics新型Purtrex滤芯重新定义了以前所有的RO预处理性能和滤芯构造标准。Z.Plex技术采用短直径熔喷滤芯、宽层间距和一个三维纤维基体Purtrex滤芯特别适用于水处理应用，因为水处理应用中细小的泥沙颗粒容易造成反渗透设备的污堵。这种滤芯在截留水中污物方面无可匹敌，压力损耗更低，使用寿命较之多数同类滤芯更长。在滤芯无负载外壳下，纤维和三维网状物形成多种孔隙，可有效捕捉杂质。在接下来的滤层中，Z.Plex技术的纤维结构中小孔隙的数量越来越多，直到滤芯中心，可大限度地提高滤芯寿命和污泥去除效率。
对于的微米级过滤而言，内芯是后一层过滤层。内芯为热熔粘结结构，具有无可匹敌的整体性、下游清洁性和刚性且无需配备支撑芯。同样，渗透性能极强的粘结外表涂层十分光洁，可以防止疏松的纤维移动，这对于纯度要求高的应用十分关键。
注意事项
保安过滤器的进出水需设置压力表，当运行时进出水压差达到极限值时，应及时更换滤芯。由于滤芯的清洗恢复效率较低，所以好使用滤芯。
安装方法
1.将包装拆开，分类放好
2.将滤芯装好
3.将滤芯固定到过滤罐中
4.固定好罐盖，上好排气阀。
技术参数
设计压力:0.75-1.6Mpa
设计温度:20℃~120℃
密封型式:O型圈及平垫
密封材质:丁腈橡胶、硅胶、氟橡胶以及聚四氟乙稀等，标准配置为硅胶密封
接口形式:牙口、卡箍、GB、HG、DIN、ANSI、JIS标准法兰
适用滤芯:平口及222和226插口滤芯
表面处理:亚光喷涂、镜面抛光，电解抛光
过滤精度:0.5μm--100μm
材 质: SUS304 316L
适用行业
出水质量符合食品卫生标准，可供宾馆、、食品厂、饮料厂和家庭制备冷饮水、饮料，以及作为纯水制备单元装置。
功能和目的
为了防止预处理中未能完全去除或新产生的悬浮颗粒进入反渗透系统，保护高压泵和反渗透膜，通常在反渗透进水前设置滤芯式保安过滤器。一般采用孔径小于10μm，根据实际设计情况可设计为5μm或更低。

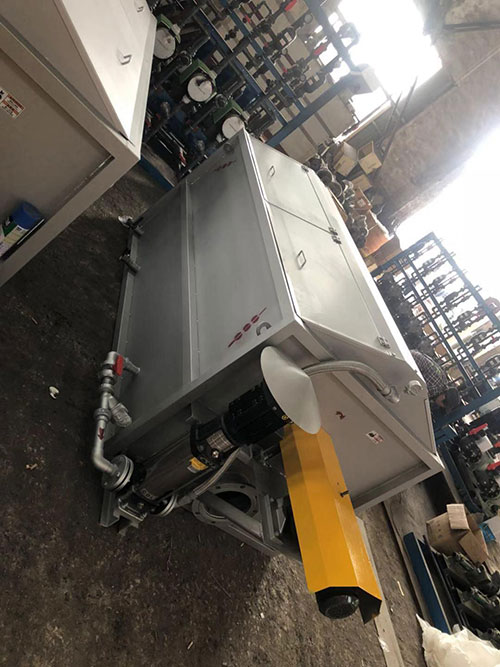

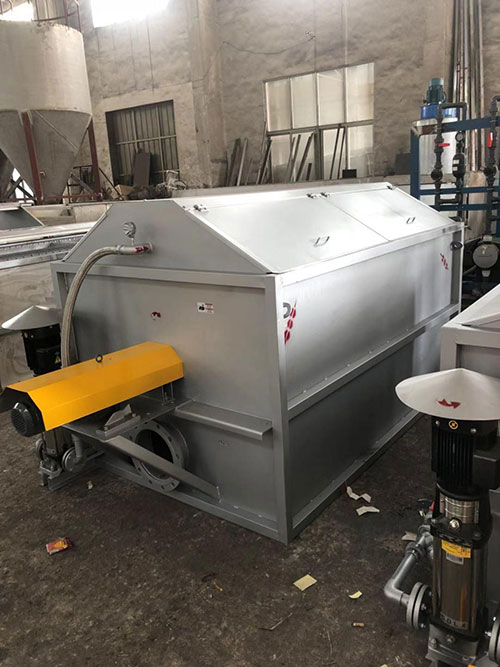

产品实拍
