纤维转盘过滤器的组成,每一部分都清楚明了

时间:2019-01-12 16:58:49 来源:互联网

  通常我们家用的水过滤器,很多人都不陌生。可是一说到污水用的纤维转盘过滤器,很多人没听过。今天我们要讲的就是纤维转盘过滤器。纤维转盘过滤器是由很多部件组成的,究竟是由哪些部分组成的呢?

  下面小编就给大家介绍一下纤维转盘过滤器的组成相关内容是什么?

  纤维转盘过滤器的组成:

  纤维滤布转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用:进水水质SS≤80mg/L以下,出水水质SS≤10mg/L。 用于污水的深度处理,设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后,可用于以下领域: ①去除总悬浮固体②结合投加药剂可去除磷 ③可去除重金属等。

  纤维转盘滤池主要由(1)箱体、(2)滤盘、(3)反洗机构、(4)排泥机构、(5)中心管、(6)驱动机构、(7)电气控制、(8)泵、阀机构组成。

  1、箱体:碳钢焊接,内部用进口防腐涂料,外部用宝塔山环氧富锌防腐漆处理,箱体结构紧凑,重量轻 ,占地面积小。副箱可调节水位落差的大小。

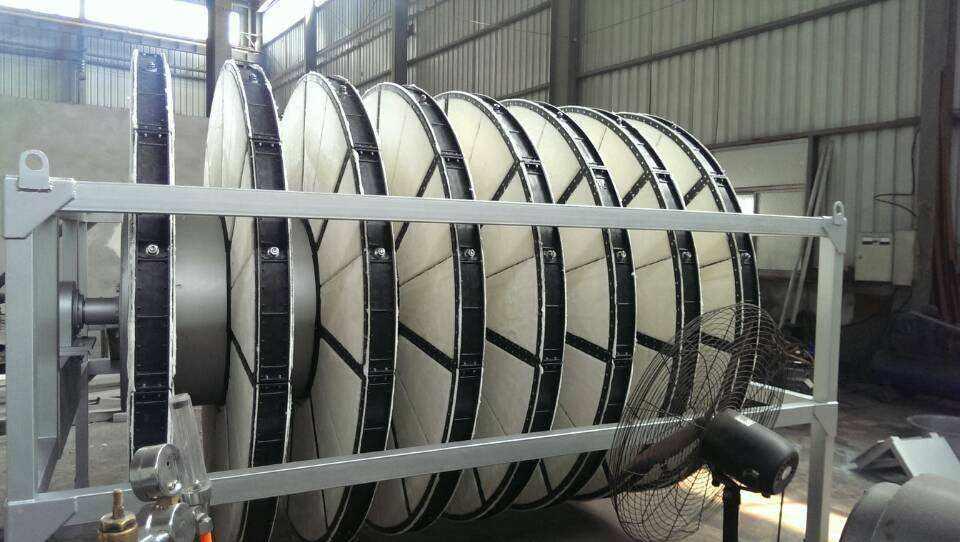

纤维转盘过滤器

  2、滤盘:每个滤盘由6个独立的分片组成,上面覆盖以滤布及衬底。滤毛的深度储存俘获的粒子,减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2(53.8平方英尺)的有效浸没过滤面积,且容易从装置上取出。

  3、反洗机构 :由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。

  4、排泥机构 :由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。

  5、中心管:中水经处理后通过中空管流入副箱,中空管既可输送中水又可带动滤盘旋转。

  6、驱动机构:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。

  7、电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反洗、排泥过程,使其运行自动化,并可调整反洗间隔时间、排泥间隔时间。

  8、泵、阀机构:由离心泵、管道、电动球阀组成,用于反洗和排泥。

  纤维转盘滤池运行方式

  纤维转盘滤池的运行状态包括:静态过滤过程、 负压反冲洗过程、排泥过程。

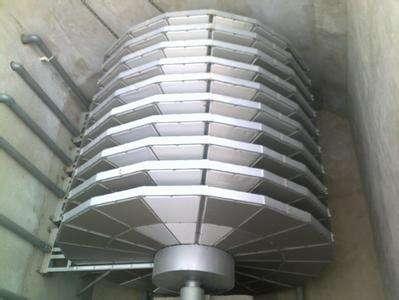

纤维转盘过滤器

  (1)静态过滤过程:污水重力流进入滤池,滤池中设有挡板消能设施。污水通过滤布过滤,过滤液通过中空管收集,重力流通过溢流槽排出滤池。整个过程为连续。

  (2)负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时,PLC即可启动反抽吸泵,开始反冲洗过程。反洗时,滤池可连续过滤。

  过滤期间,滤盘处于静态,有利于污泥的池底沉积。反洗期间,滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,滤盘内的水被同时抽吸,水自里向外对滤布起清洗作用,并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。

  (3)排泥过程:纤维转盘滤池的滤盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底排泥管路将污泥回流至污水预处理构筑物

  纤维转盘滤池电控系统

  1、电控系统采用现代化的可编程控制器PLC作为程序控制系统的核心。使滤布的反冲洗,污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏,主要元器件为施耐德公司产品,质量可靠,性能优良,适应环境能力强,抗干扰性能好,是中水处理设备的理想控制系统。

  2、系统设有手动和自动两种方式:自动方式下,操作人员根据需要调整好反洗间隔时间,设备即可按照PLC预先设定的程序(按时间、液位控制)进行工作;手动方式仅在设备调试或检修时使用,实现阀、泵、滤盘电机的手动控制,并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。

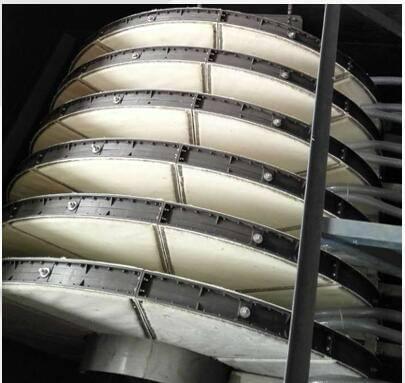

纤维转盘过滤器

  3、S7200可根据用户要求选配以太网接口或DP接口的通讯接口模块,能实现与工厂主站的数据传送。

  4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成;由初始界面选择进入相应的界面,点击相应按键完成相应的操作功能。

  5、触摸屏系统具有故障报警提示功能;对阀的开、关不到位检测,对泵和滤盘电机的过流、过载检测,有故障时触摸屏显示故障信息并产生声光报警。

  一套纤维转盘过滤器的反冲洗系统由一套反冲管道、反冲泵、反冲洗阀、排泥阀等组成。采用法兰连接,不锈钢阀球和阀茎,配备220伏,单相,50Hz开关型电子伺服驱动器。纤维转盘过滤器阀开关信号要求反馈至控制系统。纤维转盘过滤器反冲洗系统可根据过滤水头自动冲洗或定时反冲洗,同时可以手动进行反冲洗操作。

  纤维转盘过滤器主要由过滤转盘、抽吸装置、排泥系统组成。

  ⑴过滤转盘纤维转盘过滤系统由用于支撑滤布并垂直安装于集水管中的平行过滤转盘串联组成,一套装置的过滤转盘数量一般为2~20个,每个过滤转盘由6小块扇形组成而成,材料为防腐材料。每片过滤转盘外包有纤维毛滤布,滤布以聚酯纤维作为绒毛支撑体,其孔径为10μm,纤维毛滤布有3~5mm的有效过滤厚度,可使固体颗粒在有效过滤厚度中与过滤介质充分接触并实现截获。

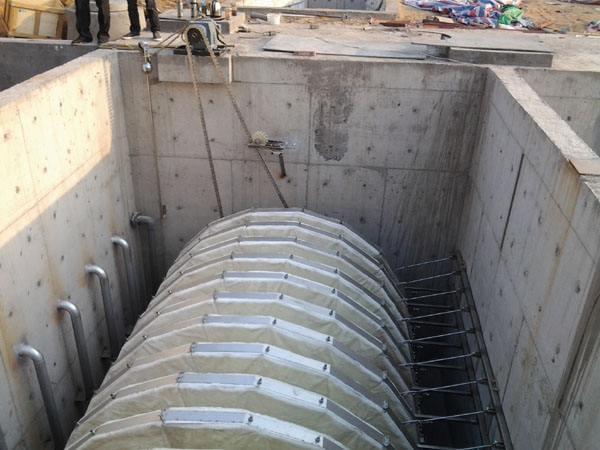

纤维转盘过滤器

  ⑵抽吸装置 由抽吸泵、吸盘及阀门组成

  ⑶排泥系统 排泥装置由排泥管、排泥泵及阀门组成,排泥泵与抽吸泵为同一泵。

  1、设备的组成

  成套的转盘过滤系统,包括原水接收装置、中心进水配水装置、滤盘、驱动装置、反冲洗装置(含反冲洗水泵和喷淋系统)、排泥系统、液位槽和配套的液位仪表及控制系统组成。

  2、原水接收装置

  配有一个接收自絮凝池出水的待过滤水装置,材质为304不锈钢,与中心配水转筒连接。

  3、中心进水配水装置

  包括一个中心进水管路、布水转筒、联动齿轮、传动链条、转动轴承、密封件等配件组成,中心配水转筒内的上端设有一个收集排污槽。所有主体部件都采用304不锈钢。

  4、滤布滤盘

  每个滤盘有14块独立的扇形分片组成,安装在中心转筒四周,扇形分片两侧装有经不锈钢丝或聚酯丝编织成的滤布,扇形框架的特殊装配构造使得每一片扇形分片都能比较容易的从中心转筒上移开更换,而不需要配备特殊的专用工具,滤布与扇形框架的紧密配合经过特殊的密封工艺,不漏水渗水,确保了过滤的效果。

纤维转盘过滤器

  5、反冲洗系统

  反冲洗系统是使用高压泵对滤布自外而内的冲洗,从而将堆积在滤布内侧的杂物进行清除,为清洗效果,我们采用了耐高压的伞状高速喷射系统。

  反冲洗可以手动控制,反冲次数和时间可调,也可以通过液位自动控制,在正常的清洗过程中,不会影响过滤的流程。

  反冲洗系统由反冲洗装置、保安过滤器、污物收集槽、排泥管路、反冲洗泵组成。

  6、驱动装置

  驱动装置有电机、齿轮箱、驱动齿、驱动链组成,齿轮箱为大扭矩斜散齿型,服务系数不小于1.5,驱动电机电源380V/50HZ/3相,防护等级IP65,设备运行噪音小于75dB。

  7、配套仪表

  每组转盘过滤器配套液位探测仪1套,用于感知水位,自动控制反冲洗系统的运行。

  8、自动控制系统

  自控系统可以实现手动/自动转换,远程监控等功能,可以通过液位探测仪,反馈控制水泵的运行。

  9、固定支架及部件

  所有的固定支架及部件都有不锈钢304材料制成。

  以上就是小编对于纤维转盘过滤器的组成,相关内容的介绍!相信大家应该已经有所了解了,今天小编就先介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
