叠螺机的技术要求,了解一下

发布时间:2019-06-03 20:40人气:

  叠螺机想必一些污水处理厂都不陌生,污水处理流程中有一环节就是,污泥脱水处理。叠螺机就是其中重要的设备,今天我们要讲解的就是叠螺机技术要求方面的内容!

  下面小编就给大家介绍一下叠螺机的技术要求相关内容是什么?

  叠螺机的技术要求:

  技术要求

  1、工作条件

  安装地点:            污泥脱水机房内

  环境温度:               -10℃-40℃

  介质温度:               0℃-40℃

  介质PH值:                7-9

  2、叠螺污泥脱水机主要配置

  (1)固定环、活动环以及螺旋轴所形成的过滤主体。

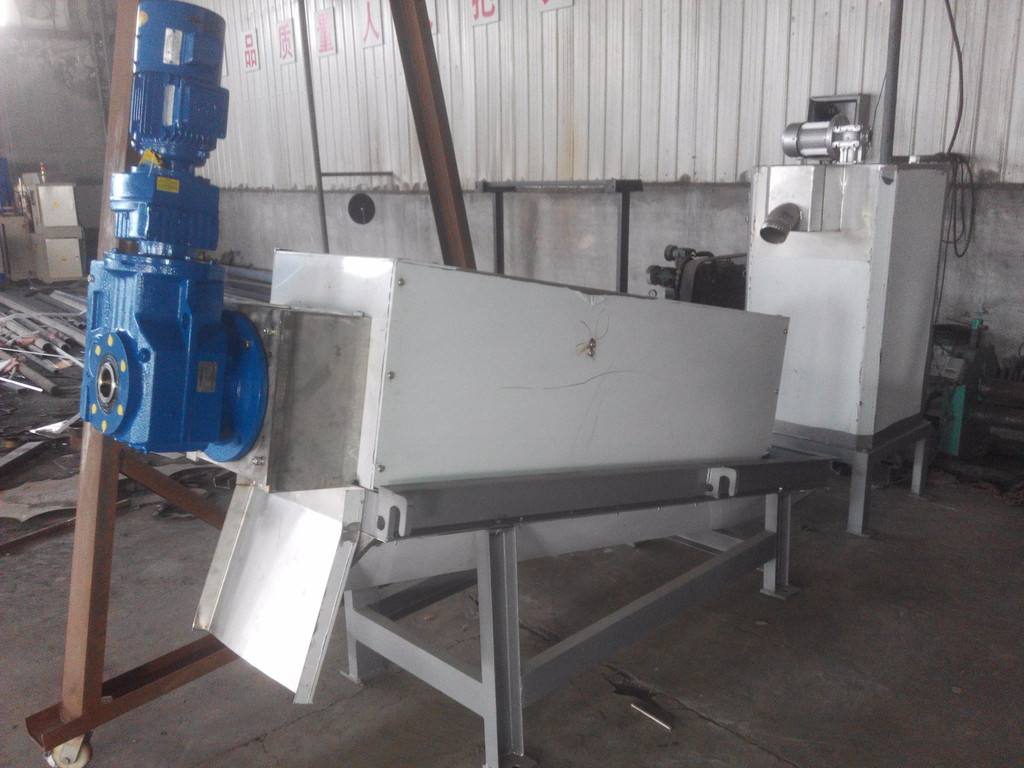

叠螺机

  (2)调节进泥量的计量槽

  (3)让污泥和絮凝剂充分搅拌反应的絮凝混合槽

  (4)清洗用的喷淋装置

  (5)螺旋轴的驱动装置。

  (6)防止滤液的飞散和臭气对策的防臭边盖。

  (7)调整脱水泥饼含水率的背压板。

  (8)控制系统等组成。

  3、设备结构配置

  (1)叠螺过滤主体

  叠螺过滤本体由固定环、活动环、螺旋轴、螺杆,垫片和若干连接板等组成,固定环通过若干根螺杆将其连接在一起,在固定环之间装有垫片和活动环,固定环和活动环均由耐磨的材料制作而成,使得整机的寿命较长,螺旋轴穿在固定环和活动环中间,并且活动环空套于螺旋轴上。活动环和固定环之间通过垫片形成滤缝。采用异形环片,以防堵塞。通过调节垫片的厚度,从浓缩部到脱水部,滤缝逐渐变小。过滤本体内进泥浓缩段采用重力浓缩,随着螺旋轴将污泥不断向前推进,腔内充满污泥,活动环被螺旋轴带动,滤缝不堵塞,而且又能够起到剪切污泥的作用。

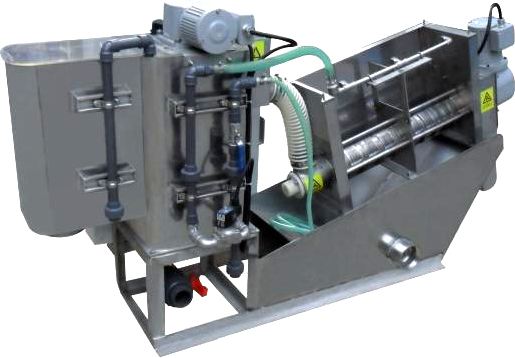

叠螺机

  本项目所采用设备单机处理干泥量达DS 390-480Kg∕h;

  (2)螺旋轴的驱动装置

  驱动装置为设备的动力源,驱动装置的性能将直接影响整机的性能,选用性能优越的电机,螺旋轴的速度可以通过无级变速(变频调速)进行调节。

  (3)絮凝混合系统

  混合系统主要用于将污泥与药剂进行充分混合,形成矾花流入叠螺主体进行压榨脱水。

  在混合槽设有进泥口、溢流口、加药口和放空口,并设有液位调节装置,从而可以调节污泥的进给量。槽的上方有搅拌机,污泥和絮凝剂在槽内进行充分搅拌混合。

  混合槽设置独立的加药口和进泥口,相互间不受影响,使污泥和药剂按准确配比有效混合。

  计量槽内设有回流管,当污泥过量流入时,通过回流管回流到贮泥池。

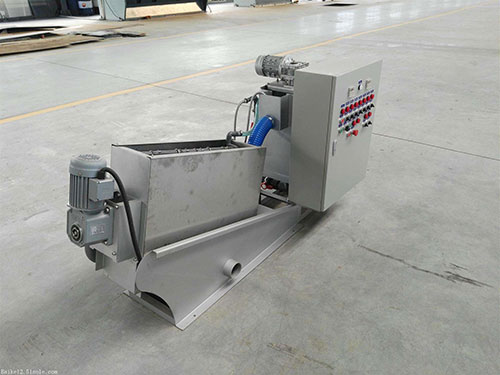

叠螺机

  (4)滤液槽及机架

  滤液槽由板件焊接而成,用来收集叠螺主体压滤下来的滤液,滤液槽与两侧的侧板直接焊接,并且在滤液槽的侧面设有法兰,以便与外部设备进行联接。架体由型钢焊接而成,在架体上设有起吊装置,便于吊装运输。

  (5)防臭边盖

  防臭盖子是防止脱水时的滤液飞散和臭气对策并以防止清洗时的清洗水飞散为目的,盖在计量槽及叠螺主体两边。

  (6)背压板

  背压板位于脱水部末端。泥饼从背压板和脱水部留下的空隙排出。

  (7)动定环叠片

  为叠螺机在实际工作中能够长久稳定运行,应叠螺机动定环叠片的强度。

  4、 主机技术要求

  (1)螺旋轴

  螺旋轴材质采用SS304,焊接后整体精加工处理,叶片做超音速碳化钨喷涂强化处理,延长螺旋轴使用寿命。

  (2) 絮凝混合槽和脱水机应该有限制和调节进泥量和加药量的功能;脱水机上有污泥回流管,通过计量能够等量的污泥进入污泥脱水机主体,并且絮凝混合槽上设有电极保持器,当污泥来不及处理,污泥上升到絮凝混合槽一定高度的时候,自动停止进泥和加药,等到污泥处理到一定程度的时候,又自动启动进泥泵和加药泵。

  (3)螺旋轴和絮凝混合槽的电机、减速机及搅拌桨运转平稳,无异常现象。

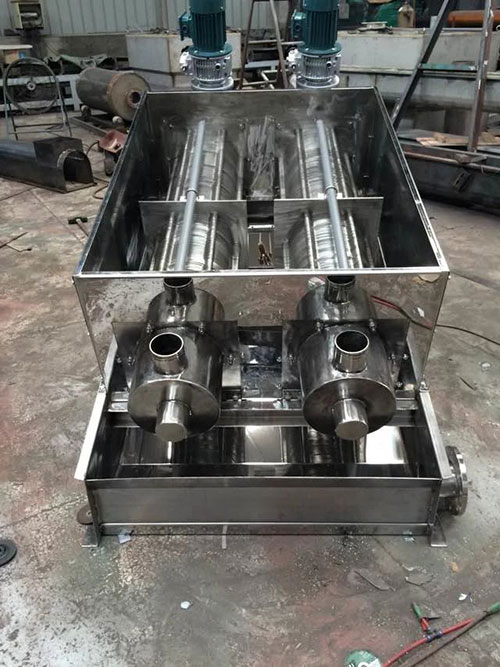

叠螺机

  (4)驱动装置应具有过载和过热保护功能,电机防护等级为电机防护等级为IP55, 绝缘等级为F级。

  (5)浓缩脱水一体化,利用变频调速调整其转速,调节螺旋轴的转速,达到调节含水率和污泥处理量的目的。所有运动部件的运转平稳,无振动,无噪音。背压板的间可调,浓缩部和脱水部的材料均为304不锈钢。

  (6)脱水机本身需具有自我清洗的能力,机器配有喷淋装置和冲洗用水管。冲洗装置由喷淋管及喷雾嘴组成,喷射范围应覆盖整个脱水主体,每个喷嘴可更换。冲洗装置有良好的封闭性,便于维护和清理,叠螺主体前后左右要求封闭。

  (7) 脱水机要有完善的自动控制和保护功能。自带控制装置。当污泥量过多的时候,自动停止输送污泥;当电机等出现异常发热时,机体自动停止运行。

  (8)自带控制系统

  a.就地电控柜,可实现对所供设备的联锁开停及自保护。

  b. 就地电控柜上带有自动/手动切换开关,当切换到自动状态时,设备能够

  自行自动运行;当切换到手动状态时,可就地手动控制每台设备的开停。

  c. 就地电控柜应能实现设备的自保护,当任何一台设备发生任何一种过载或故障状态时,均能自动停机。

  d.带有紧急停车按钮。

  e. 各用电设备的防护等级及绝缘等级均满足长期稳定使用的要求,外接电源为三相四线,380V/50HZ,电控柜的防护等级为IP54。

叠螺机

  安装地点: 污泥脱水机房内 环境温度: -10℃-40℃ 介质温度: 0℃-40℃ 介质PH值: 7-9 2、 技术参数

  处理能力: 进泥含固率: 进泥量: 泥饼含水率: 日工作时间: 冲 洗 水: 螺旋轴转速: 功率 配套现场控制柜 冲洗耗水量: 绝干量DS 390-480 Kg∕h ≥1% 40m3/h 75-85% 可满足24h连续或间歇运行 自来水,清水耗量100L/h 变频调速 5.7kw 输出信号4-20mA 清水耗量100L/h(水量根据现场实际情况,不固定), 3、 设备结构配置 叠螺污泥脱水机主要配置:①固定环、活动环以及螺旋轴所形成的过滤主体,②调节进泥量的计量槽,③让污泥和絮凝剂充分搅拌反应的絮凝混合槽,④清洗用的喷淋装置,⑤螺旋轴的驱动装置,⑥防止滤液的飞散和臭气对策的防臭边盖,⑦调整脱水泥饼含水率的背压板,⑧控制系统等组成。

  全封闭结构用于叠螺机架是由不锈钢、机械配置不锈钢护板、关闭,机械维修拆卸容易。叠螺机采用高效混合絮凝设备到泥,完全混合污泥絮凝。确保集中过滤面积,污泥脱水机应该使用并行的富集带,皮带自动张紧气重力平衡来完成,不使用气动紧张。叠螺机的并行实现过滤器过滤浓缩使用限制定位指导下,不应使用空气压力偏差调整皮带;防止薄泥浆外溢,叠螺机过滤器两侧应配备侧板,与此同时,侧板有一个过滤器的功能指导。污泥脱水机集中段过滤器应该有合适的孔隙度,配合良好的污泥絮凝,清洗后应冷凝液体过滤器过滤和冲洗能够重用。

  不同在不同场合的污泥,污泥性质,叠螺机采用过滤器与各种参数,如孔隙度、渗透率,如网格形状描述,本项目选择的过滤器提供相应的选择依据。叠螺机压辊采用水平布置,紧张和整流采用气动控制,气动元件集中布局。为了实现方便维护、美丽和清洁生产和污泥脱水机械设备应全面、协调。叠螺机气动校正系统应确保买方的技术要求,有较高的可靠性,减少维修的数量。自动校正系统应该是一个气动反馈与单边自动校正、叠螺机皮带张力可调,可以保持不变。平滑调速方便。仪器、仪表和完整、指示准确、敏感和可靠的安全装置。

  叠螺机传动应是平行轴斜齿轮减速机,减速机与基础固定污泥脱水机的汽车和一个完整的皮带传动的比例可调。皮带传动比率调整由电动机驱动,电动机的可逆的220伏交流单相电机,在底盘固定在放缓。减速机服务因素的数量不得少于1.5倍品牌的驱动力量。叠螺机轴承额定寿命50000小时,齿轮组的额定转矩不应小于2倍的驱动电动机转矩停车时(减速)。材料应力的现场试验值不应超过3%。提供一个限制电动机和减速器扭矩之间的适配器,提供保护。叠螺机的结构和材料,泵体:铸铁、球墨铸铁和低合金钢。转子:工具钢,铬含量11.5 ~ 13.5%,硬度的57 - 60型c,硬铬氧化物涂层是0.01英寸(0.254毫米)。

  叠螺机定子:天然橡胶或聚氨酯,45到55硬度。联合:齿轮式万向节。叠螺机轴承:悬臂端,推力球或滚子轴承;,径向球或滚子轴承额定寿命100000小时。轴承润滑油脂,装卸零件。叠螺机包装盒子:四氟乙烯包装、分割包装封面和四氟乙烯环分裂。与外部流体润滑润滑:包装盒子包装。抗旋转装置:提供抵抗旋转装置,以防转子旋转相反的方向。叠螺机:机械与机械调速装置控制装置,通过手轮调节流。底部:铸铁或钢、水泵、电机、传动装置安装在同一层。

  以上就是小编对于叠螺机的技术要求,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
