纤维转盘过滤器工作过程,原来是这样,一看便

时间:2019-06-03 20:39:10 来源:互联网

  环保问题已经是老生常谈了,大家对于纤维转盘过滤器了解多少。很多人问纤维转盘过滤器是怎么工作的,是如何运转的?今天我们就来探索一下纤维转盘过滤器的奥秘!

  下面小编就给大家介绍一下纤维转盘过滤器工作过程,相关内容的介绍!

  纤维转盘过滤器工作过程:

  纤维转盘过滤器主要用于污水深度处理去除总悬浮固体,结合加药,可去除部分磷、浊度、COD等污染物。该设备由过滤系统、反洗和排泥系统以及控制系统构成,相应的工作流程主要也包括过滤过程、反洗和排泥过程以及控制过程。

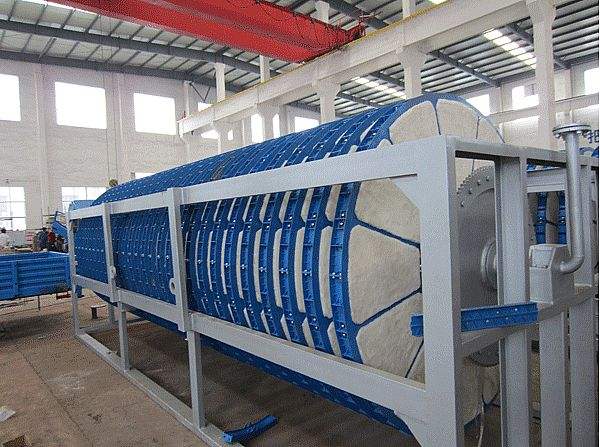

纤维转盘过滤器

  过滤过程:

  设备过滤组件由若干片平行立于池体中的滤盘组成。滤布包裹在滤盘的外部,滤布采用新型纳米纤维材料制成,具有通量大,杂质不易黏附的特点。过滤介质平均网孔直径小于10um,有效过滤深度大于3mm。由于进水口位置高于出水口,因此过滤过程无需额外动力,污水通过进水堰板进入滤池,在重力作用下通过滤布。过滤时滤布绒毛倒伏平铺,增加过滤深度,孔径达到微米级,可截留粒径为几微米的微小悬浮物,因此出水水质稳定。污水通过滤布的过滤,滤后水进入滤盘内部,通过滤盘中心转股流入可调式出水堰。出水堰可以通过调整进出水的液位差来调整出水量,以满足各种不同粘度污水的处理要求。整个过滤进程中,滤盘与吸盘均保持静止,过滤为24小时连续进行。

  反洗和排泥过程:

  随着过滤的进行,滤布上截留的物质增多,过滤速度逐渐减小,滤池中水位上升。当水位上升到设定的反洗水位时,控制系统启动反洗过程,开始对滤布进行抽吸清洗。反洗时,驱动电机带动中心转股旋转,安装在池壁上的吸盘紧贴在滤布的表面对滤布进行逐盘负压抽吸。由于负压的作用,过滤时原本倒伏平铺的绒毛纤维竖起张开,截留在毛绒纤维间的固体被释放,同时滤盘中的水由内向外吸出,将滤盘上沉积的颗粒一同带出,达到清洗的目的。

  除了清洗滤盘表面截留的固体颗粒,污水中的较大颗粒会自然沉降到斗型池底,这部分沉淀物通过池底吸污管定期清洗出池体。

  控制过程:

  控制系统配备触摸显示屏,实时了解水位变化以及滤盘运行情况,可进行自动控制或手动控制,可根据需要采取液位控制或时间控制的运行模式。当滤池中水位上升到反洗水位时,控制系统启动反洗系统。电动球阀由控制系统控制其分时顺序打开,以实现对滤盘进行分组交替清洗。当设备需要安装两台反抽吸水泵时,正常情况下两台水泵依次工作,各负责一半的滤盘清洗工作。当污水中悬浮物含量突然增大,即两次反抽吸间隔小于设定的时间时,两台反抽吸水泵可以同时启动进行反抽吸工作。

  纤维转盘滤池的运行状态包括:静态过滤过程、 负压反冲洗过程、排泥过程。

  (1)静态过滤过程:污水重力流进入滤池,滤池中设有挡板消能设施。污水通过滤布过滤,过滤液通过中空管收集,重力流通过溢流槽排出滤池。整个过程为连续。

纤维转盘过滤器

  (2)负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时,PLC即可启动反抽吸泵,开始反冲洗过程。反洗时,滤池可连续过滤。

  过滤期间,滤盘处于静态,有利于污泥的池底沉积。反洗期间,滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,滤盘内的水被同时抽吸,水自里向外对滤布起清洗作用,并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。

  (3)排泥过程:纤维转盘滤池的滤盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底排泥管路将污泥回流至污水预处理构筑物

  纤维转盘过滤器的工作过程可分为污水过滤、滤盘反抽吸两个基本过程。

  ①、污水过滤过程

  经过二沉池处理的污水首先通过纤维转盘过滤器的池体上的进水口进入池体里面,并进入环着池体四周的进水堰中,通过进水堰的堰口对各个旋转滤盘均匀布水,布水后在水压压差的作用下通过滤布过滤,过滤后的清水进入滤盘骨架内,依次经过弧形连接件的过水孔、中空出水轴上的过水孔,流入中空出水轴,通过隔墙的通水孔到达可调式出水堰溢流后由出水口流出。纤维转盘过滤器是连续性运行设备,即污水过滤过程是一个连续不间断的过程,只要源源不断的有水进入滤池,污水就可以源源不断地经过滤盘得到过滤净化,当单个滤盘要进行反抽吸时,其它滤盘仍在正常过滤,无需整体停机。

纤维转盘过滤器

  ②、滤盘反抽吸过程

  随着污水过滤过程的进行,污泥颗粒悬浮物会在滤布表面逐渐堆积,过滤通量减少而池体液位上升,当池体内的液位超过了设定值时,液位计会把此信号传给PLC,PLC开启与连通管道连接的电动阀、反抽吸泵,此时滤盘两侧边的双排吸盘在反抽吸泵的负压作用下同时对滤盘进行反抽吸,然后滤布纤维丝由密集层的过滤状态变为蓬松直立的反抽吸状态,滤布上的沉积污泥被顺利吸出。反抽吸的同时,驱动电机带动驱动机构进而带动整个中空出水轴、弧形连接件、旋转滤盘缓慢转动,旋转一圈完成对一个旋转滤盘的反抽吸过程,然后PLC停止刚完成反抽吸过程的电动阀,开启下一个电动阀进行下一个旋转滤盘的反抽吸过程,直到每组滤盘都清洗完,完成一次反抽吸过程。反抽吸水泵将抽吸出来的污泥送到前端进水系统再进行处置。滤盘反抽吸过程是一个间断的、周期进行的过程,只有当液位高度或时间间隔达到设定条件时才会进行。

  工作流程如下:

  1、过滤——过滤水被过滤到过滤器中,水通过过滤器两侧的过滤器从内地过滤出来,过滤水被过滤器框架上的小洞和底部的水收集器收集。污水堰被排入出口。

  2、清洗——随着过滤,过滤器表面的悬浮物质逐渐积累,过滤器的速度降低,池内水位逐渐升高。当上升到预定水位时,开始进行负压吸力清洗。清洗时,垂直过滤器不能固定。随着驱动的移动和泵的启动,过滤器上的污泥被清除,排干的泥浆从池中排出,滤布在来回移动后被清洗。过滤过程在清洗过程中不会停止。

  纤维式转盘过滤器由中心转鼓、转盘、反洗系统和配套控制电气系统等组成。转盘固定在中心转鼓周围,并与中心转鼓具有连通孔。原水(污水)由中心转鼓的一端开口流入转鼓内,并通过连通孔进入各转盘,转盘两侧装有过滤布,过滤布为不锈钢丝或聚酯丝编织而成,过滤孔径小可达10μm。原水通过过滤布过滤后,清水流出过滤布,从过滤水出口排出系统外。随着过滤的进行,过滤布内侧的截留杂质不断增加,过滤压差随之增加,透过滤布的水量减小。

纤维转盘过滤器

  当杂质堆积到一定程度,中心转鼓液位达到设定值,需要进行反洗,将过滤布内侧堆积的杂质反洗出。反洗水泵抽取透过过滤布的清水,喷洒到过滤布外侧,将过滤布内侧的截留杂质冲洗下来,冲洗后污水掉落在接液盘内,然后排出装置外。反洗时转盘旋转,反洗水喷洒不同角度的过滤布,直至转盘旋转一周,过滤布全部经过清洗,反洗停止,重新进入静止过滤过程,直至再次进行反洗。

  原水由中心进水管路进入中心转筒,并通过中心转筒的布水孔进入固定在转筒四周的滤盘内,滤盘两侧装有经不锈钢丝或聚酯丝编织而成的滤布,原水通过滤布过滤后,清水流出滤盘,从出水堰排出系统。随着过滤的不断进行,滤布内侧被截留的杂质不断增加,流出滤盘的清水逐渐减少,盘内水位不断上升,当滤盘内液位达到设定值的时候,转筒开始转动,由反冲洗装置提供的高压水自动冲洗过滤盘面,杂质随之落入固定在过滤器内部的污物收集槽,进入排泥管道进行外排。随着冲洗的不断进行,盘内水位不断下降,达到设定的液位值时,反冲洗自动停止,转筒也停止转动,系统重新进入静止过滤过程。

  以上就是小编对于纤维转盘过滤器工作过程,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
