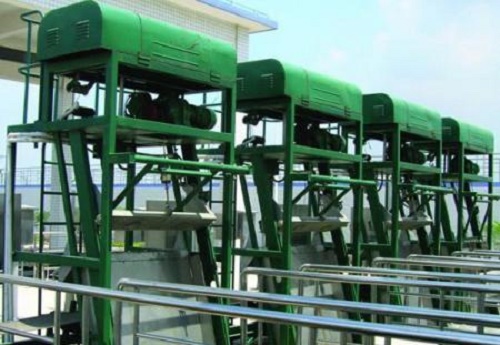

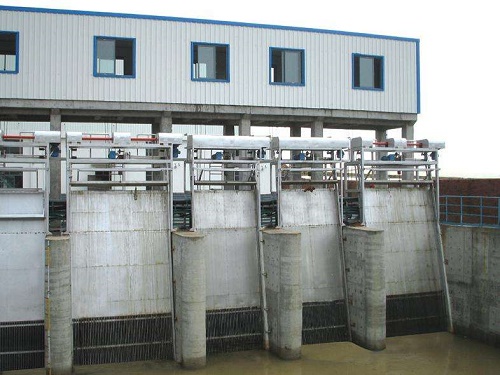

HGS型钢丝绳牵引格栅清污机

HGS型钢丝绳牵引格栅清污机是一种由钢丝绳牵引的截污设备。按不同栅槽宽需要分为固定式(HGS -G型)和移动式(HGS-Y型)二种形式,格栅清污机- -般适用于城市、水厂、污水处理厂、各类泵...

产品详情

  HGS型钢丝绳牵引格栅清污机是一种由钢丝绳牵引的截污设备。按不同栅槽宽需要分为固定式(HGS -G型)和移动式(HGS-Y型)二种形式,格栅清污机- -般适用于城市、水厂、污水处理厂、各类泵站、城市防洪排涝等设施的取水口,以截取进水中较大、较粗的杂物与垃圾,保护水泵叶轮不受损坏,后续处理工序的正常运转。


  当格栅櫝宽大于3m,且有多组并列布置时,宜采用HGS -Y型移动式格栅清污机,利用水上捞污的一套组合装置对下部格栅处进行清污处理,从而节约投资成本,便于运行管理与维修保养。HGS型格栅清污机的安装角一 般为60° -90* , 格栅片的有效间隙按需要可在15-100mm范围内进行选择,格栅槽深- -般为4-12m。

  结构和工作原理:

  HGS型钢丝绳牵引格栅清污机主要由机架、栅条、耙斗、升降装置、集污小车及电气控制箱等组成。耙升降、闭合装置设置在门形机架上,工作时,电机减速装置带动卷扬机构通过钢丝绳将耙斗沿机架二侧导轨下行至格栅槽底,卷扬机构的高程限制器和松绳开关指令下行电机停止工作并进行合耙,耙齿插入栅条,卷扬机构带动耙斗上行将垃圾与污物沿栅条捞起,上行至脱离挡水板时,机架上部的刮污板自动将垃圾由耙斗刮向机下垃圾小车内。


  HGS型钢丝绳牵引格栅清污机耙斗升降及闭合装置与HGS-G型固定式格栅清污机相同,水上部分机架采用钢轮设置在平行的钢轨上,通过行走机构将机架与

  传动部分进行水平移动。工作时,机架在格栅槽一端先进行工作,驱动卷扬机构带动耙斗沿水下并列组合的栅条自动定位,并下行至槽底,当宽度完成捞污处理后,行走机构将机架移至第二工作点,进行捞污,直至完成整个槽宽。

  格栅清污机的传动机构设有机械过载保护装置,当截留的污物超出耙斗的额定荷载时,过载保护装置,瞬间动作切断电源并报警,同时,清污机的整个系统中采用了断绳、松绳、防倾侧等装置,运行安全、可靠。电气控制按用户要求可配套时间设定每天开机次数与单次工作时间,或配合栅片的前后液位差计进行自动控制。


  特点:

  1、由于耙斗牵引点偏离耙斗铰支点,因而具有强制闭耙力,比传统的两点重合优越。

  2、与链传动除污机比,构造简单,重量轻,维护简便。用于渠(井)深度大的格栅间,此一优点更为明显。

  3、除导轨、格栅长期置于污水,耙斗等取渣部件在工作时短暂置于污水中外,其它部件均在井上。耐腐蚀且维护方便。

  4、具有全面可靠的机械过载保护,安全运行。
