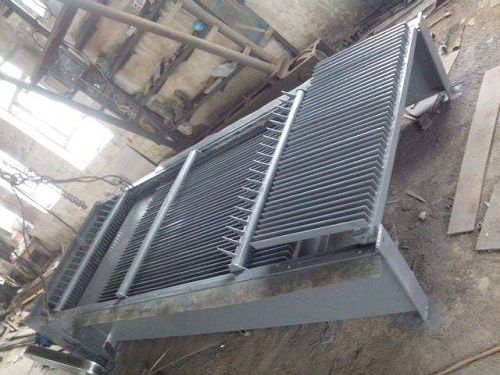

水利格栅清污机(格栅清渣机)

水利格栅清污机简介: 它针对原传动结构在处理超长(污物宽度超过洞口宽度)、超高(污物高度超过减速器机架高度)污物时的难题,采用内置式电机,隐藏与机架内部,大大提高了...

产品详情

  水利格栅清污机简介:

  它针对原传动结构在处理超长(污物宽度超过洞口宽度)、超高(污物高度超过减速器机架高度)污物时的难题,采用内置式电机,隐藏与机架内部,大大提高了电机户外防护能力,适用于存在大型污物(如整株毛竹等)的水电站及泵站。


  水利格栅清污机工作原理:

  水利格栅清污机是由一种独特的耙齿厂装配成一组回转格栅链。在电机减速器的驱动下,耙齿链进行逆水流方向回转运动。

  耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

  按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以水流畅通流过。整个工作过程是连续的,也可以是间歇的。

  水利格栅清污机适用范围:

  1、水利格栅清污机较适应于过栅流速较高(2米以上)的深孔式(20米以上)取水口水电站,单个工作周期长,单位清污量大。

  2、水利格栅清污机较适应于过栅流速较低(2米以下)取水口的泵站或水电站,清污效率较高,但集中清污能力较低,抗过载能力一般。

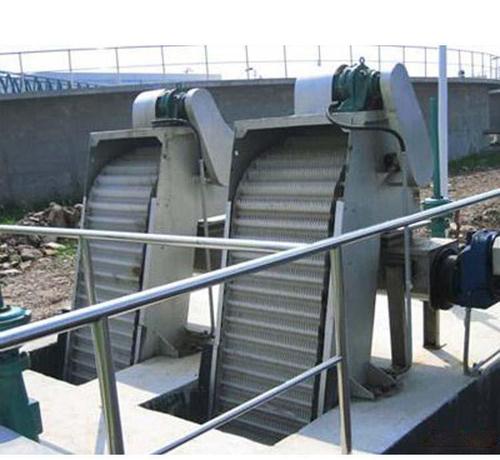

  3 、水利格栅清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处,它以拦污栅拦截水流中所挟带的污物(树枝、树叶、杂草、生活垃圾、浮冰等),并通过回转的齿耙将其捞到桥面上,用螺旋输送机或其他方式运走,避免有害污物进入引水道内,机组或其他设备与结构顺利运行。该机结构简单,整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率高、耗能低、寿命长。

  4、配拦污栅设在进水口前,用于拦阻水流挟带的水草、漂木等杂物(一般称污物)的框栅式结构。拦污栅由边框、横隔板和栅条构成。

  5、公司生产的水利配套设施全,满足不同客户需要,可以根据客户需要或图纸铸造。


  水利格栅清污机安装步骤:

  1、将钢丝绳穿过吊耳,调节好钢丝绳长度,将设备整体起吊,安放入池中。注意起吊时严禁将各横撑钢管及传动轴等作为起吊点。

  2、在吊车配合下,调整水利格栅清污机角度位置,正确定位后将焊接螺栓焊接于预埋钢板上,并与格栅底脚连接紧固。

  3、调整格栅两侧轴承座上的拉杆、螺母,使传动不锈钢链条张紧合适。

  4、向减速机内加入合适机油,轴承座等处用油枪添加钙基润滑脂。

  5、外观仔细检查格栅各部位无碰擦歪扭现象后,将电机选择开关扳至手动挡,点动传动电机,调正耙齿与栅条齿合位置,将固定链条与齿板的螺栓逐一检查拧紧。

  6、进行上述调整时,人下至格栅井底,面对格栅,注意观察耙齿与栅条有无干扰、碰擦,有情况时,立即停机,松开固定链条与耙板的螺栓,调整耙板后紧固螺栓。

  7、各块耙板逐一调整紧固后,空机试运转2小时,检查电机、减速机温升及噪音情况,一切正常后即可投入使用。

  8、空机试运转时,现场应有人监控。

  9、将护罩安装就位。
