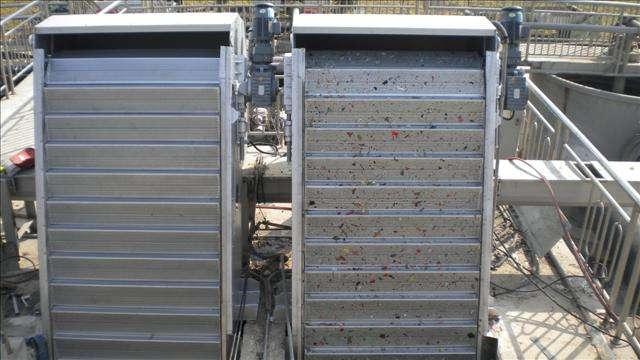

阶梯式网板格栅清污机

阶梯式网板格栅清污机简介: 阶梯式网板格栅清污机能有效除去水中细小的固体物,属于细格栅除污机的一种,适用于打捞细小的毛发、纤维等较小直径的悬浮物及颗粒杂质。气吹式...

产品详情

  阶梯式网板格栅清污机简介:

  阶梯式网板格栅清污机能有效除去水中细小的固体物,属于细格栅除污机的一种,适用于打捞细小的毛发、纤维等较小直径的悬浮物及颗粒杂质。气吹式  栅网过滤器设备由驱动装置、机架、筛网、污物清理机构及电控箱组成,主要针对  污水中的细小物质拦截  。它是一种简单的单独的过滤设备 , 栅条为固定弧形曲面水力筛网。适用于去除较细小的颗粒和纤维类等各种悬浮物。


  阶梯式网板格栅清污机调试:

  (1)网板阶梯格栅安装后,按技术要求进行检验,确保其允差值符合规定的指标。

  (2)检查和加注润滑油脂。

  (3)在无水条件下,网板阶梯格栅空载运行2小时,传动平稳,栅片运动应位置正确、无卡位、突跳现象,过载装置动作灵敏可靠。

  (4)进行阶梯式网板格栅清污机现场负载试验,在大设计水位条件下,检验清污效果,栅片上的垃圾无回落渠内的现象。

  (5)只有在测试合格以后,方可使网板阶梯格栅进入工作。

  阶梯式网板格栅清污机结构:

  (1)驱动装置

  网板式格栅机的驱动装置位于机架上部,除传动装置外,其余均采用不锈钢材料制造。驱动装置采用轴装式减速机,在机架二侧设置螺旋式调节装置,以作调整传动链条张紧用。驱动电机适用于电源380V/三相/50Hz,防护等级为IP55,绝缘等级为F级,电机额定功率比*大实耗功率大10%。具有过载保护装置。

  (2)机架

  整个格栅部件直接安装在渠道上,水中的固体物由网板串接成的滤带捕获,送***污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。


  (3)牵引链及链轮

  用于传动的牵引链采用不锈钢制造,链具有足够的断面尺寸,牵引链破断强度不小于*大牵引力的5倍。传动用的牵引链轮及导向装置(非链轮),分别置于机架两侧的上部和下部,水下导向装置的形式,在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。

  (4)网板

  网板采用不锈钢制造,网面为规则排列的小孔。网面具有过水与截污的功能,台阶面能截留较大的污物。整个台阶式网板滤带面具有足够的过水通道,以过水面积和流量满足设计要求,污水通过栅隙流速小于1m/s。

  (5)清洁刷

  清洁刷设置于网板的回程的起点,由单独的减速电机驱动,在滤网运动的同时,对网板外表面进行助卸与清洗,清洗刷毛由尼龙材料制成。

  (6)冲洗装置

  阶梯式网板格栅清污机配置孔板冲刷装置,以确保卸料后的回程孔板不粘附污物,消除对网孔的堵塞。
