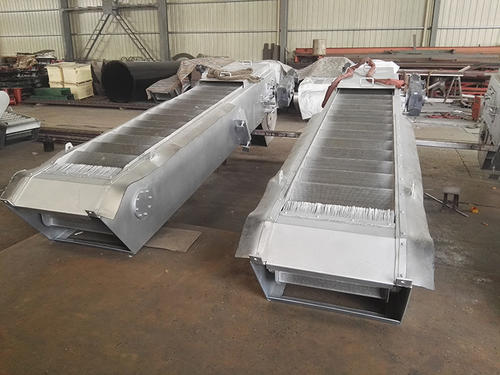

阶梯式孔板格栅清污机

阶梯式孔板格栅清污机简介: 阶梯式孔板格栅清污机广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口,自动拦截并清除水中的漂浮物,下道工序的正常运行;也可用作纺织、...

产品详情

  阶梯式孔板格栅清污机简介:

  阶梯式孔板格栅清污机广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口,自动拦截并清除水中的漂浮物,下道工序的正常运行;也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。


  阶梯式孔板格栅清污机工作原理:

  阶梯式孔板格栅清污机是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿,按一定的排列次序装在耙齿轴上形成封闭式耙齿链,其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自上而下运动,并携带固体杂物从液体中分离出来,流体通过耙齿间隙流出去,整个工作状态连续进行。

  由于耙齿的特殊结构形状,使耙齿链携带杂物到达上端反向运动时,前后耙间产生相对自清运动,促使杂物依靠重力脱落,设备后面可设置旋转的清污刷,进一步除净滞留在耙齿污物。


  阶梯式孔板格栅清污机结构:

  (1)驱动装置

  阶梯式孔板格栅清污机的驱动装置位于机架上部,除传动装置外,其余均采用不锈钢材料制造。驱动装置采用轴装式减速机,在机架二侧设置螺旋式调节装置,以作调整传动链条张紧用。

  (2)机架

  整个格栅部件直接安装在渠道上,水中的固体物由网板串接成的滤带捕获,送至除污机驱动装置后部的较高位置后排出。同时一个旋转的刷子还对网板进一步清洁。

  (3)牵引链及链轮

  用于传动的牵引链采用不锈钢制造,链具有足够的断面尺寸,牵引链破断强度不小于 牵引力的5倍。传动用的牵引链轮及导向装置(非链轮),分别置于机架两侧的上部和下部,水下导向装置的形式,在结构上有可靠的设施防止栅渣等污物的缠绕。导向装置是非链轮机构。

  (4)网板

  网板采用不锈钢制造,网面为规则排列的小孔。网面具有过水与截污的功能,台阶面能截留较大的污物。整个台阶式网板滤带面具有足够的过水通道,以过水面积和流量满足设计要求,污水通过栅隙流速小于1m/s。

  (5)清洁刷

  清洁刷设置于网板的回程的起点,由单独的减速电机驱动,在滤网运动的同时,对网板外表面进行助卸与清洗,清洗刷毛由尼龙材料制成。

  (6)冲洗装置

  网板式格栅机配置孔板冲刷装置,以确保卸料后的回程孔板不粘附污物,消除对网孔的堵塞。
