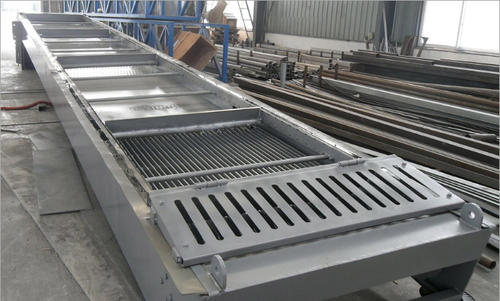

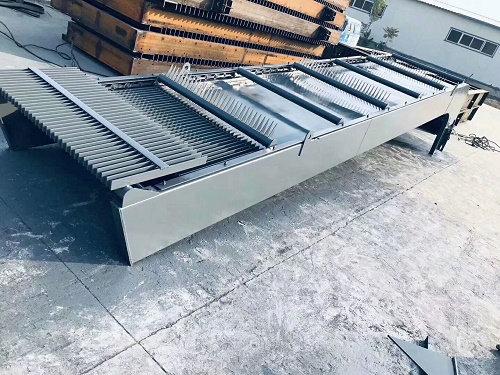

反捞式格栅机简介:
反捞式格栅机应用于污水处理厂进水口和泵站的取水口,以及沉砂池的前端,拦截水体中的农作物根茎、城市生活垃圾、树枝、水草等杂物,以保护水泵正常工作和减轻污水处理后道工序的处理负荷。回转格栅一般由驱动机构、链条传动系统、耙污齿耙装置、机架、过载保护机构、电控系统组成。驱动机构带动链条传动系统旋转,齿耙系统随链条传动将拦截的污物沿着格栅清污机由下向上将污物提升至池面通过翻转,污物落入收集装置,周而复始运行实现固液分离。
反捞式格栅机特点:
1.齿耙栅后下行,栅前上行捞池,不会将栅渣带入水下,捞渣。
2.当底部沉积物(泥砂、碎石)较多时,不会堵把,避免造成事故。
3.动作程序可靠,故阵率低。
4.整机调试后出厂,安装方便。
反捞式格栅机使用条件:
1、反捞式格栅机的栅条放置于耙齿牵引链的中间位置(其它机械格栅置于牵引链之下),改变了耙齿在清捞过程中的运动方向(与其它格栅相反),避免硬物带入底部将齿耙及牵引链卡死。
2、本设备采用回转式牵引链,其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向,滚子在导轨上作滚动运动,免去了钢丝绳牵引式格栅除污机乱绳的烦恼。
3、本设备可以根据用户需要任意调节设备运行间隔时间,实现周期性运转,可以根据栅前栅后液位差自动控制,并且有手动控制功能,方便检修。
4、为避免冲击负荷对设备的破坏,在减速器输出轴轴端的链轮盘上设计安装了过载安全保护装置。
反捞式格栅机工作原理及构造:
齿耙固定干链条上,链条沿导软运行,齿耙从栅条的后部下行,从底部运行至栅条前部,从下向上地将被栅条拦住的漂浮物顺着挡板捞至卸渣口处.卸入栅渣车中。
反捞格栅主要由架体、牵引链、传动系统、齿耙组合、主栅、副栅、水下导轮组合等组成。
HG型反捞式格栅机启动注意事项:
①要避免减速机反转,因为反转会损坏机械格栅耙齿和格栅杆。启动前先启动电机确认运转方向与转向箭头标志后再开机,如发现反转,则要调整电机接线后再启动电机确认转向正确。
②要确认机械格栅耙齿在格栅杆的正确空档中平滑地移动。
