移动式抓斗清污机(抓斗清污机)

移动式抓斗清污机简介: 移动式抓斗清污机是河道排灌站,水厂取水口,城市排水管网提升泵站,污水处理厂等进水口处_配置的设备,主要拦截、水体中的建筑垃圾、生活垃圾等漂浮...

产品详情

  移动式抓斗清污机简介:

  移动式抓斗清污机是河道排灌站,水厂取水口,城市排水管网提升泵站,污水处理厂等进水口处_配置的设备,主要拦截、水体中的建筑垃圾、生活垃圾等漂浮物,保护水泵叶轮,减轻后道工序处理负荷。


  移动式抓斗清污机工作原理:

  主要由卷扬机构、钢丝绳、耙斗、钢丝绳滑轮、耙斗张合装置、机械过力矩保护、移动行车、地面固定式轨道及移动行车定位装置组成.整机定位清污动作、耙斗升降、耙斗张合、耙斗污物刮除等与固定安装的钢丝绳牵引耙斗式格栅除污机相同,唯有上机架与下机架分体,上机架全部设在移动行车上.

  除污时,通过行程开关控制,使机架移动到需清污的格栅位置,当上下机架对位准确后,耙斗才可顺利下放除污.对于宽幅格栅,除污机除污完毕移动一个齿耙有效宽度,继续除污,直至格栅栅面污物清除完毕,栅前后水位差达到正常值时为止.对于多沟渠分布格栅,除污机除污完一个沟渠的格栅后,移动至另一沟渠,继续除污,直至所有沟渠格栅栅面污物清除完毕,栅前后水位差达到正常值时为止.

  移动式抓斗清污机结构特点:

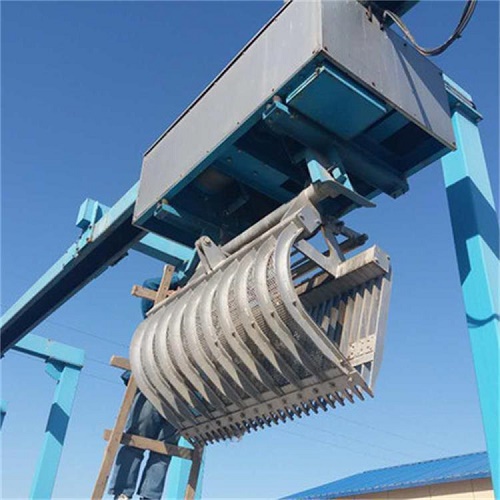

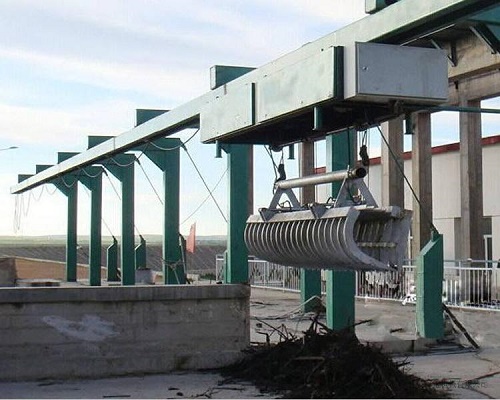

  移动式抓斗清污机主要结构包括四个部分,抓斗装置、龙门式桁车、导轨、水下格栅. 抓斗装置由二片抓斗组成,抓斗选用不锈钢材质,中间有活动铰链,上 部用工程油缸连接,通油时能使抓斗闭合. 清污部分,包括由钢丝绳、卷筒、电机减速机组成的提升装置、油箱及 油管伸缩卷筒等零件组成. 行车导轨,包括矩型长导轨及支撑悬空架设导轨的数组立柱组成. 龙门式桁车,主要由龙门架、行走端梁、行走装置等构成.


  移动式抓斗清污机优势:

  1. 设备主要有载重滑车和抓斗装置组成,一台移动式抓斗清污机可服务于多组格栅,适应_复杂水质,能处理多种粗大垃圾、大面积水草,杂物等。

  2.清污能力强,每次能抓起数百公斤各类垃圾,能抓到50米深度的垃圾,宽度不限。

  3. 抓斗的提升及下降不需要_导轨装置,减小了零部件的磨损及由此引起的能耗损失。

  4. 自动化程度高。全部工作过程通过PLC触摸屏全自动完成,实现了无人值守。

  5. 浸泡部件,因此提高了设备的可靠性,并减少了设备维护,使用寿命长。

  6.垃圾直接放到排放区,无需输送装置,行车导轨横跨在取水口上方,工作平台干净整洁。可考虑多个排放区。

  7. _的行车导轨设计使其能满足各种场地的要求,无需_土建施工方面的改动,是现有系统设备更新换代的理想选择。

  移动式抓斗清污机安装前的准备:

  1、请用户单位提前清理现场,清除土建施工的脚手架等,现场不能有阻碍 施工进度的杂物.

  2、基础四周平整.

  3、现场具备水、电、气等条件,电源接至现场控制柜.

  4、施工场地:地坪平整,基础完善,场地夯实平整,便于所购设备、电焊 机、气割设备等加工设备的安放使用和零部件的加工制作、原材料堆放.

  我公司要求贵方须提供施工的现场条件:

  1、必须在完成设备基础的条件下,提供平整的场地.

  2、移动式抓斗清污机提供施工所必须的水、电条件及时到位.

  3、移动式抓斗清污机及时提供设备卸货、吊装、就位的机械设施.

  移动式抓斗清污机安装说明:

  1.安装前检查各项土建尺寸、预埋件尺寸是否与图纸要求相符.

  2.检查设备在运输过程中有无损坏、缺件.检查后应将碰损处整形到位、 补足缺件.

  3、轨道安装应符合轨道通用技术规范中的要求.

  4.将平板格栅插入闸槽内.

  5.龙门桁车的安装 根据总图所示位置尺寸,先将端按图纸要求布置,然后固定眼子龙门架. 并将提升装置安装就位.

  6.检查无误后将点焊部位焊接牢靠.

  7.将抓斗装置安装到位.抓斗装置应与地面平行.

  移动式抓斗清污机调试说明:

  开机前,将加油部位加油,卷筒、钢丝绳及钢丝绳滚轮槽内加黄油;检查机 体与带电部件之间的绝缘电阻不得小于 1MΩ,接地电阻不大于 4Ω.然后开机 进行整机调试,运行一个周期,检测以下项目:

  1.抓斗闲置于地面机架上部位置,启动后,抓斗下行一段距离开始张合爪, 检查电气控制是否达到此要求.

  2.移动式抓斗清污机行车装置在导轨上行走应水平,无倾斜、卡阻等现象.

       3.抓斗上升下降过程中应畅通无阻,钢丝绳无乱绳现象.

  4.移动式抓斗清污机到达栅井底部约 100mm 处,抓斗自动合爪,与栅条无碰擦.

  5.抓斗在水下栅架上行走时应顺畅,无啃道、阻滞和突跳现象.

  6.移动式抓斗清污机升至或下降至指定位置时,行程开关动作指令,抓斗停止上行或下 行.

  7.移动式抓斗清污机行车装置在导轨上行走到各仓感应开关,下仓捞渣时.感应开关动作指令,行车装置停止.

  8.移动式抓斗清污机检查各部分构件动作的协调性和连续性,运行过程无异响.
