内进流网板式格栅除污机(转鼓膜格栅除污机)

内进流网板式格栅除污机简介: 内进流网板式格栅除污机是用来拦截并排除供、排水系统中较小的悬浮及颗粒杂质,对经过粗格栅处理后的水源中的污物进一步进行清除。设备结构紧凑...

产品详情

  内进流网板式格栅除污机简介:

  内进流网板式格栅除污机是用来拦截并排除供、排水系统中较小的悬浮及颗粒杂质,对经过粗格栅处理后的水源中的污物进一步进行清除。设备结构紧凑,占地少,安装方便,易操作。考虑设备的养护、维修及延长使用寿命,水下不设传动机件,可避免不必要的机械故障。


  内进流网板式格栅除污机主要结构和工作原理:

  内进流网板式格栅除污机是一种将拦污和除污结合于一体的细格栅除污设备。适用于大、中、小型泵站,拦截、清理水中的漂浮物,如杂草、纸片、烟头、瓜子、纤维、毛发等,该机型具有很高的污物捕获率,可后续处理工艺中实施,可大大减少后续处理工序的负荷。对采用膜处理工艺,其拦截作用比其他种类的格栅要好,可以减少工艺设备的维护次数。

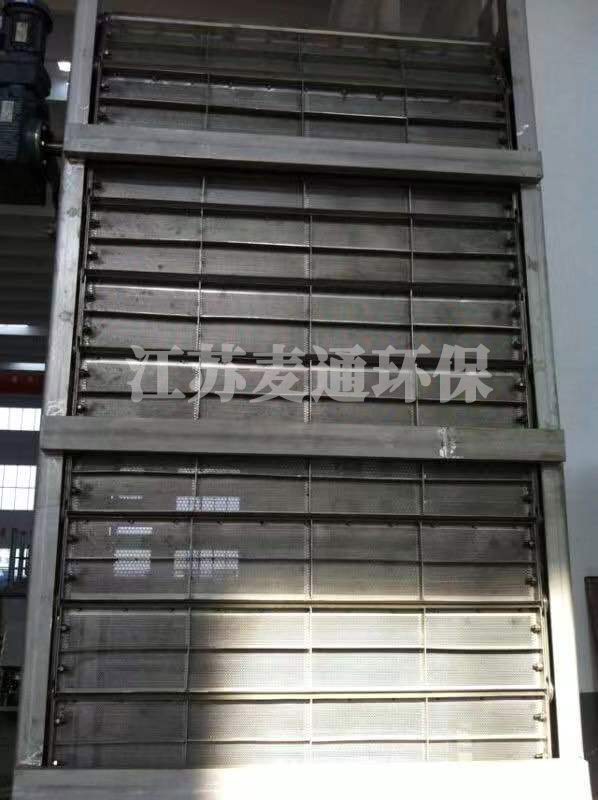

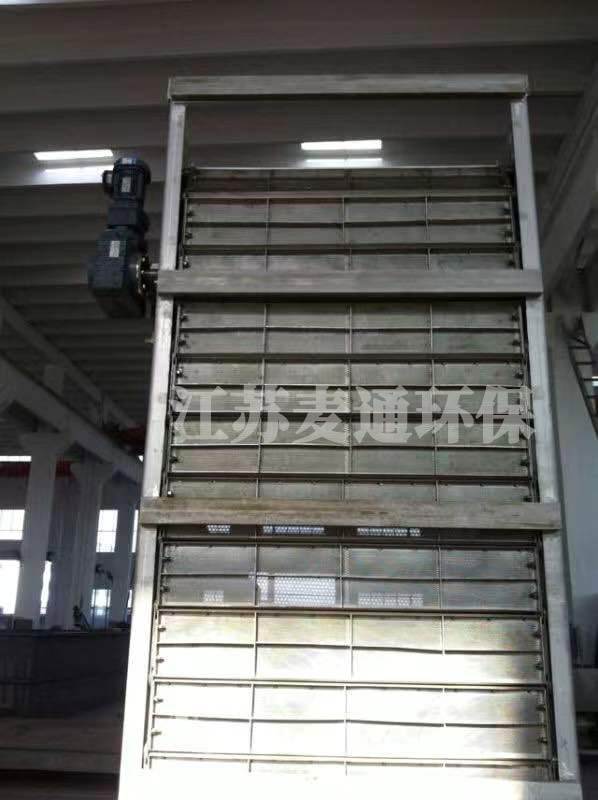

  内进流网板式格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要部件组成。

  机架安装于格栅渠的中间,机架两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板,其在导流的同时,可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口,其对侧为封闭端。


  污水由进水洞口流入机内后经两侧网板流出,并经两侧出水通道汇入机后渠道中。驱动电机安装在机架正向的输出轴上,两侧网板在传动链条的带动下,自下而上将其长度范围内截留的污物向上提取,抵达上部时,通过链轮的转向功能,在顶置的冲洗装置的冲洗水作用下,自动完成卸污工作,渣水排入两侧网板之间的集渣槽后自流排出机外。

  内进流式网板格栅除污机有可靠的清污效果,在结构设计上有可靠的自净能力,无污物缠绕、卡滞现象,且格栅底部没有污物堆积形成死角。内进流网板格栅的独特进水方式,使污水进入格栅后污物完全被截住清除,不会再被带入格栅后,达到理想的处理效果。

  同时在设计时考虑到:

  1、杂物可能进入牵引链中,将牵引链卡死,故设计了封闭式牵引链。

  2、 水下轴承组件采用不锈钢材料,配以耐磨钢轴承,免去了水下部件的日常维修。

  内进流网板式格栅除污机主要特点:

  1、高捕获率:独特的进水方式,捕获各类细小栅渣。

  2、流量大:单道栅板的过水设计,大大提高过水流量和减少水头损失。

  3、节省空间:垂直安装有效节省空间。

  4、易维护:栅板的插入式安装,便于拆卸和更换。

  5、整机安装,无须改动原有土建结构,适合老设备的更新。

  6、不会将栅渣带到格栅后,除污效果好。
