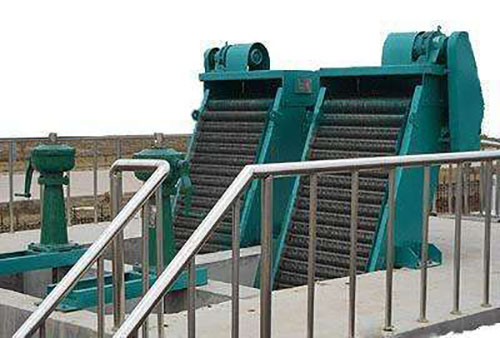

高链式格栅除污机简介:
高链式格栅除污机适用于城市污水处理厂或泵站进水渠(井),拦截并清除进水中的漂浮物,后续处理工序正常运行。高链式格栅除污机的传动部件均在水面以上,有效防止水中污物的侵入及卡阻,安装维修方便,使用寿命长。
高链式机械格栅除污机是由驱动装置、机架、除污耙齿、同步链条、机械格栅条等部件组合而成。其内侧各有一圈链条同步运转,在除污耙架上的三角杆架其结点分别与链条销轴以及滚轮相链接。在平行于栅条的导轨槽中,链条由设备上的驱动装置带动后,耙架受链条接点和导轨的约束而做平面运动,当耙板运动到除渣口部位时,格栅除污机中的除渣装置会在重力的作用下,把耙齿的污物刮到除渣口上。由于设备的传动部件均在水面上方,且结构非常简单,因此减少了设备维护的成本。
高链式格栅除污机构造:
主要由驱动装置、架体、除污耙及卸渣机构等组成。
除污耙上的三角形杆架特点及链条较结,另一结点上的滚轮位于栅条的槽钢导轨中,齿耙则固定载三角形杆架的底边上,当链条由顶部的驱动装置带动后(链轮顺时针转动),齿耙架受链条和导轨的约束作平面运动,在链条运行一周内完成齿耙闭合水下取渣、上行输渣和张耙换位等循环动作,其间当齿耙上行、触及顶部的卸渣板时,在两者相对运动的作用下,将渣撇出经导渣桶内或输送机中。
高链式格栅除污机主要特点:
1、构造简单,工作可靠;
2、水下无运转部件,使用寿命长,易于维护。
3、过载保护,运行安全
高链式格栅除污机工作原理:
高链式格栅除污机主要由驱动装置、机架、导轨、齿耙和卸污装置等组成。
三角形齿耙架的滚轮设置在导轨内,另一主滚轮与环形链铰接。由驱动机构传动分置于两侧的环形链,牵引三角形齿耙架沿导轨升降。
1)下行时,三角形齿耙架的主滚轮,是环形链条的外侧,齿耙张开下行。见图a所示至下行终端.主滚轮回转到链轮内侧,三角形齿耙插入格栅栅隙内,见图b。
2)上行时,耙齿把截留于格栅上的栅渣扒集至卸污料口,由卸污装置将污物推入滑板,排至集污槽内,见图c。此时三角形齿耙架的主滚轮已上行至环链的上端,回转至环链的外侧,齿耙张开,完成一个工作程序。
