一、网板格栅简介:
网板格栅卡机架为不锈钢板与槽钢拼装、电焊焊接成的一一体式长方形刚度构造。声卡机架下边迎水端开有一个渗水洞边,声卡机架的前后左右墙板上设立滑轨,其上端还设立一內部集渣槽,并拓宽至设备外。声卡机架安裝于地下室集水井的,声卡机架的两边与地下室集水井中间的空隙为格珊滤后出水量的安全通道。在声卡机架的迎水端两边布局了引流隔板,其在引流的另外,可避免飘浮废弃物根据。
二、网板格栅特性:
1、污泥负荷高,可合理除去头发等化学纤维状物质;
2、反清洗水将截流在网板上的废弃物消除,不容易掉入滤后水,防止二次污染;
3、钢网选用非金属材料注塑产品,抗磨损、抗腐蚀;
4、水中不设传动系统构件,不用维护保养,更有利于维修及维护保养;
5、易损坏件规范化,拆换便捷,实际操作简易;
6、运行稳定,振动轻,噪声小。
三、网板格栅主要用途:
内进丁坝板细格珊适用固液分离设备加工工艺中,可广泛运用于市政工程废水如在建、更新改造、水体升級、技改项目、升级换代的污水处理站的预备处理加工工艺和城市污水深层工艺处理;工业生产废水如纺织品、造纸工业等加工工艺及之涿州预备处理加工工艺。

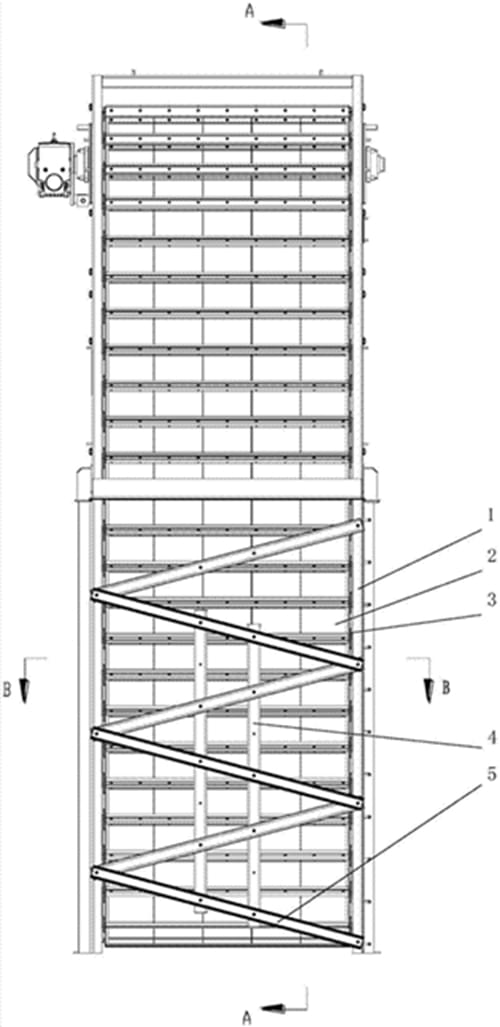

四、网板格栅框架图:
五、网板格栅构造基本原理:
自进丁坝板细格珊自声卡机架、驱动器系统软件、网板系统、反清洗系统软件、排渣系统软件及电子控制系统六绝大多数构成。
减速机驱动链轮旋转,链轮链条推动钢网持续旋转;废水从进水管进到格珊,经网板过虑,滤后流水向钢网两侧,废弃物被截流在同板内表层,伴随着钢网持续旋转带至顶端;反清洗系统软件清洗洗板两侧,在清洗水功效下废弃物被清洗到收渣槽,并伴随着清洗水一起排出污水口。
