纤维转盘过滤器（全浸式）工作原理
外进里出式转盘过滤器由一系列水平安装的旋转过滤盘组成，每个过滤转盘由以偶数的扇形过滤板组合而成，转盘上装有可方便拆卸的滤布，滤布材质为纤维，滤布的过滤孔径为10um。
纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。
（1）过滤
污水重力流进入滤池，滤池中设有布水堰。滤布采用全淹没式，污水通过滤布外侧进入，过滤液通过中空管收集，重力流通过出水堰排出滤池。整个过程为连续式。
（2）清洗
过滤中部分污泥吸附于滤布外侧，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。通过压力传感器监测池内液位变化。当该池内液位到达清洗设定值（高水位）时，PLC即可启动反抽吸泵，开始清洗过程。清洗时，滤池可连续过滤。
过滤期间，过滤转盘处于静态，有利于污泥的池底沉积。清洗期间，过滤转盘以1转/2分钟的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，过滤转盘内的水自里向外被同时抽吸，并对滤布起反清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。
清洗时，2个滤盘为一组，通过自动切换抽吸泵管道上的电动阀控制，纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行，其间抽吸泵的工作是连续的。当进水水质突然之间恶化，池内液位迅速上升到反洗液位，清洗时同时启动所有反冲洗泵，可同时对几组过滤转盘进行反冲洗，直至反冲洗周期恢复正常。
（3）排泥系统
纤维转盘滤池的过滤转盘下设有斗形池底，以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可以调整。
纤维转盘过滤器（全浸式）设备组成
滤池：为方形池，根据需要可采用钢混结构或碳钢等材质。
滤盘：有纤维滤布及垂直中空管骨架组成。
反洗装置：反抽吸泵及带动滤盘转动的传动机构。
排泥装置：锥形泥斗便于污泥的沉淀及收集。
纤维转盘过滤器（全浸式）设备优势
1．处理效果好，出水水质稳定。进水SS介于20-30mg/L时，出水SS≤5mg/L，可承受SS在60-80mg/L的冲击负荷。
2．占地面积小，运行及装机功率低。
3．水头损失小，滤布前后水头损失不超过300mm。
4．运行自动化。
5．模块化设计，运行，维护简单，滤布更换快捷。
纤维转盘过滤器（全浸式）技术特点
1．我公司生产的纤维转盘滤池滤布采用特殊编制技术，抗冲击能力强，纤维不脱落。滤布强度高，湿态强度与干态强度基本相同。
2．弹性好，伸长后几乎可以完全恢复。
3．纤维表面光滑，污垢易脱落，耐腐蚀，不发霉。
4．过滤精度高，微滤滤径5-20μm，可根据需要选择。
纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中心管、（6）驱动机构、（7）电气控制、（8）泵、阀机构组成。
１、箱体：碳钢焊接，内部用进口防腐涂料，外部用宝塔山环氧富锌防腐漆处理，箱体结构紧凑，重量轻 ，占地面积小。副箱可调节水位落差的大小。
2、滤盘：每个滤盘由6个独立的分片组成，上面覆盖以滤布及衬底。滤毛的深度
储存俘获的粒子，减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2（53.8平方英尺）的有效浸没过滤面积，且容易从装置上取出。
3、反洗机构 ：由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。
4、排泥机构 ：由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。
5、中心管：中水经处理后通过中空管流入副箱，中空管既可输送中水又可带动滤盘旋转。
6、驱动机构：由减速机、链轮、链条等组成，用来带动中心管和滤盘转动。
7、电气系统：由电控箱、PLC、触摸屏、液位监测等电控元件组成，用于控制反洗、排泥过程，使其运行自动化，并可调整反洗间隔时间、排泥间隔时间。
8、泵、阀机构：由离心泵、管道、电动球阀组成，用于反洗和排泥。
纤维转盘滤池工艺运行方式
纤维转盘滤池的运行状态包括：静态过滤过程、 负压反冲洗过程、排泥过程。
（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。整个过程为连续。
（2）负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时，PLC即可启动反抽吸泵，开始反冲洗过程。反洗时，滤池可连续过滤。
过滤期间，滤盘处于静态，有利于污泥的池底沉积。反洗期间，滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。
（3）排泥过程：纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物。
纤维转盘滤池与常规滤池有哪些不同
（1）出水水质好并且稳定。纤维转盘滤池是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。另外过滤的水量也随阻力的变化而变化。
（2）设计新颖，耐冲击负荷。纤维转盘滤池相当于是滤池及沉淀池的结合，具有排泥的功能。颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。因此纤维转盘滤池更耐高悬浮物浓度和大颗粒悬浮物的冲击。
（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。纤维转盘滤池清洗时可连续过滤。而砂滤池反冲洗时不能连续过滤，为连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。纤维转盘滤池采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。传统滤池因反冲洗强度大，气水反冲不仅需要大功率水泵、鼓风机，还有气水两套较大直径的管阀系统。整套系统多而杂，投资高。自动控制系统极为庞大复杂。
（4）设备闲置率低，总装机功率低。由于滤布较薄，非常容易冲洗干净，清洗非常高效，清洗时，清洗滤盘的面积只相当于整个滤盘面积的1％。清洗的特点是频繁但清洗历时短(1次/60-120分，1分钟/次)。总体的清洗水量也较少。而传统滤池的气水反冲洗水泵和鼓风机的设备多、自动阀门大而多、功率大，且闲置率高。
（5）运行自动化，因而运行和维护简单、方便。过滤过程由计算机控制，可调整负压抽吸清洗过程及排泥过程的间隔时间及过程历时。基本不需专人维护管理。
纤维转盘滤池的检修量小。纤维转盘滤池机械设备较少，泵及电机间歇运行，滤布磨损较小，滤布易于更换，假如由于某些原因造成滤布堵塞，可轻易更换滤布。对于砂滤池而言，若滤料堵塞，则需要很大的清洗工作量。而且砂滤更换滤料非常困难。
（6）水头损失比砂滤池小很多。纤维转盘滤池一般为0.2m，而砂滤池的水头损失一般为2m多。砂滤罐的水头损失则高于5m，能量损失大，增加运行费用。
（7）占地面积比其他滤池小很多。由于滤盘垂直中空管设计，使小的占地面积可大的过滤面积，从而减少了池容，减少了材料量及土方量，显著降低了工程造价。日处理1万吨的滤池，占地面积不大于20平方米，高度3.3m。对于技术改造，可以解决空间不够的困难。
（8）纤维转盘滤池比粒料滤池易于安装。现场连接管配件及电气设备之后，即可投入使用。而粒料滤池则往往需要进行滤料安装。
（9）设计周期和施工周期短。纤维转盘滤池整体设备化，可整体装运，设计和施工方便并快捷；而且扩建容易。
（10）对地基地耐力要求低，设备地基的投资少．

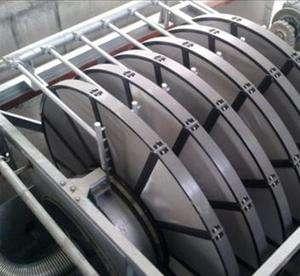

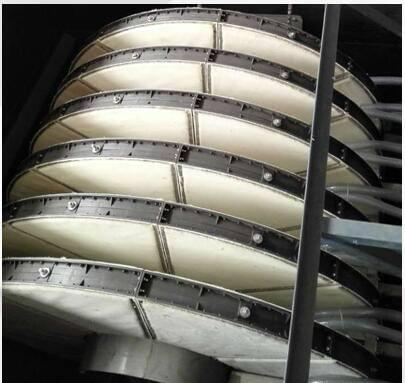

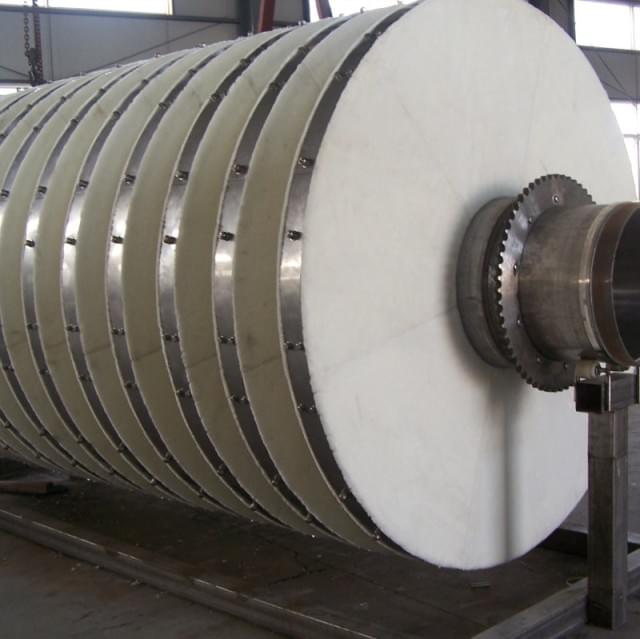

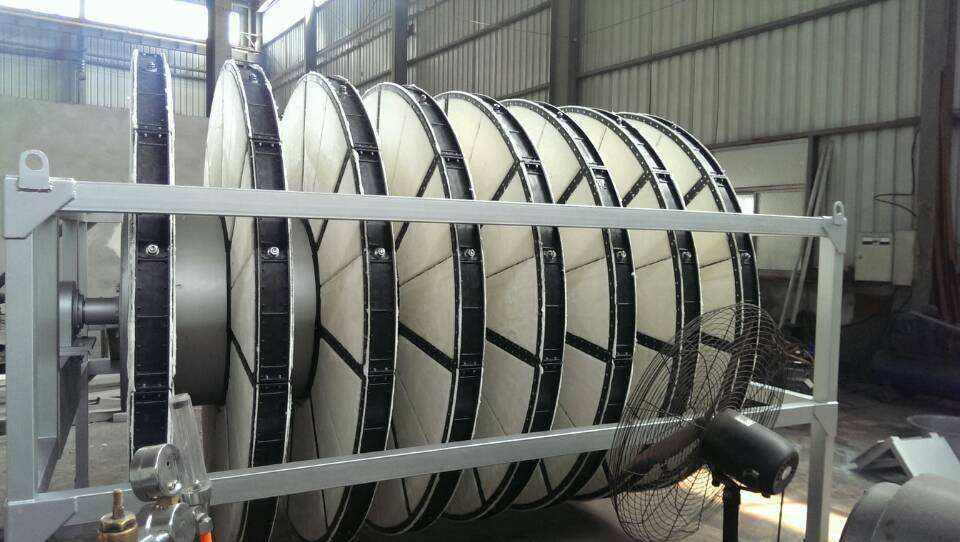

产品实拍
