纤维定盘过滤器YCZ型
产品概述
目前在已经在许多污水厂采用该项技术。纤维定盘过滤器的处理效果好，出水水质好，出水水质稳定，设备运行可靠，自动化程度高。是理想的中水回用工艺过滤系统设备。
基本参数
原理：真空过滤；
样式：过滤器；
适用范围：选矿；
性能：精密过滤,高效过滤；
滤料类型：活性炭；
适用对象性质：弱腐蚀性,腐蚀性,低温物料,高卫生要求物料；
过滤精度：0.1（um）；
工作压力：1（MPa）；
工作温度：2（℃）；
有效过滤面积：31400mm^2；
适用粘度：3（pas）；
外形尺寸：1038*420*970（m）；
设备重量：160（Kg）；
产品类型：全新；
技术规格：
1、滤盘直径：大盘Φ240mm，小盘Φ120mm
2、滤盘容量：大盘容量3.6升，小盘容量0.64升
3、矿浆浓度：10%-30%左右
4、矿浆粒度：≤0.5mm
5、过滤样品重量：大盘成饼干重不超过500克，小盘成饼干重不超过100克。
6、过滤时间：一般物料5-10分钟
7、滤饼水分：一般物料不大于26%
8、真空度：不低于91.2KPa（684毫米汞柱）
9、电源：380V、三相四线制
10、整机耗电量：不大于1.6KW
11、外型尺寸：长×宽×高1038×420×970mm
12、总重量：约160kg
结构简介：
1、结构：
DL-5C型过滤机，设有两个容量不同的滤盘，不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、地磁阀以及真空管道组成。
（1）Φ120毫米滤盘（2）Φ240毫米滤盘（3、5、9、11）电磁阀（4）真空表（6）液位控制组件（7）真空负压罐（8）自动排水平阀（10）分水滤气器（12）真空泵（13）电动机
2、过滤原理：
真空泵起动后约10秒内，可将真空负压罐内，抽成一个不小于91.2KPa（68.4毫米汞柱）的负压腔，然后接通电磁阀3或5在压力差的作用下，使滤盘内的液体很快透过过滤纸，达到脱水的目的。
3、结构特点：
本机结构简单，紧凑，真空系统工作可靠，具有较高的真空度，为防止真空负压罐内的液体进入真空泵，在器内设置了上下接点，当液体达到预定高度是真空泵自动停车，同时打开放气电磁阀，待液体排完后自行起动。
运行方式
纤维滤池的运行状态包括：静态过滤过程、 负压反冲洗过程、排泥过程。
（1）静态过滤过程：污水重力流进入滤池，滤池中设有挡板消能设施。污水通过滤布过滤，过滤液通过中空管收集，重力流通过溢流槽排出滤池。整个过程为连续。
（2）负压反位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到反洗设定值(高水位)时，PLC即可启动反抽吸泵，开始反冲洗过程。反洗时，滤池可连续过滤。
过滤期间，滤盘处于静态，有利于污泥的池底沉积。反洗期间，滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面，吸除滤布上积聚的污泥颗粒，滤盘内的水被同时抽吸，水自里向外对滤布起清洗作用，并排出反洗过的水。抽洗面积仅占全滤盘面积的1%。反冲洗过程为间歇。
（3）排泥过程：纤维转盘滤池的滤盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底排泥管路将污泥回流至污水预处理构筑物
电控系统
1、电控系统采用现代化的可编程控制器ＰＬＣ作为程序控制系统的核心。使滤布的反冲洗，污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏，主要元器件为施耐德公司产品，质量可靠，性能优良，适应环境能力强，抗干扰性能好，是中水处理设备的理想控制系统。
2、系统设有手动和自动两种方式：自动方式下，操作人员根据需要调整好反洗间隔时间，设备即可按照PLC预先设定的程序（按时间、液位控制）进行工作；手动方式仅在设备调试或检修时使用，实现阀、泵、滤盘电机的手动控制，并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。
3、S7200可根据用户要求选配以太网接口或DP接口的通讯接口模块，能实现与工厂主站的数据传送。
4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成；由初始界面选择进入相应的界面，点击相应按键完成相应的操作功能。
5、触摸屏系统具有故障报警提示功能；对阀的开、关不到位检测，对泵和滤盘电机的过流、过载检测，有故障时触摸屏显示故障信息并产生声光报警。
与常规滤池有哪些不同
（1）出水水质好并且稳定。纤维转盘滤池是采用滤盘外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。另外过滤的水量也随阻力的变化而变化。
（2）设计新颖，耐冲击负荷。纤维转盘滤池相当于是滤池及沉淀池的结合，具有排泥的功能。颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过滤料。因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50％。因此纤维转盘滤池更耐高悬浮物浓度和大颗粒悬浮物的冲击。
（3）设备简单紧凑，附属设备少，整个过滤系统的投资低。纤维转盘滤池清洗时可连续过滤。而砂滤池反冲洗时不能连续过滤，为连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。纤维转盘滤池采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。传统滤池因反冲洗强度大，气水反冲不仅需要大功率水泵、鼓风机，还有气水两套较大直径的管阀系统。整套系统多而杂，投资高。自动控制系统极为庞大复杂。
（4）设备闲置率低，总装机功率低。由于滤布较薄，非常容易冲洗干净，清洗非常高效，清洗时，清洗滤盘的面积只相当于整个滤盘面积的1％。清洗的特点是频繁但清洗历时短(1次/60-120分，1分钟/次)。总体的清洗水量也较少。而传统滤池的气水反冲洗水泵和鼓风机的设备多、自动阀门大而多、功率大，且闲置率高。
（5）运行自动化，因而运行和维护简单、方便。过滤过程由计算机控制，可调整负压抽吸清洗过程及排泥过程的间隔时间及过程历时。基本不需专人维护管理。
纤维转盘滤池的检修量小。纤维转盘滤池机械设备较少，泵及电机间歇运行，滤布磨损较小，滤布易于更换，假如由于某些原因造成滤布堵塞，可轻易更换滤布。对于砂滤池而言，若滤料堵塞，则需要很大的清洗工作量。而且砂滤更换滤料非常困难。
（6）水头损失比砂滤池小很多。纤维转盘滤池一般为0.2m，而砂滤池的水头损失一般为2m多。砂滤罐的水头损失则高于5m，能量损失大，增加运行费用。
（7）占地面积比其他滤池小很多。由于滤盘垂直中空管设计，使小的占地面积可大的过滤面积，从而减少了池容，减少了材料量及土方量，显著降低了工程造价。日处理1万吨的滤池，占地面积不大于20平方米，高度3.3m。对于技术改造，可以解决空间不够的困难。
（8）纤维转盘滤池比粒料滤池易于安装。现场连接管配件及电气设备之后，即可投入使用。而粒料滤池则往往需要进行滤料安装。
（9）设计周期和施工周期短。纤维转盘滤池整体设备化，可整体装运，设计和施工方便并快捷；而且扩建容易。
（10）对地基地耐力要求低，设备地基的投资少．

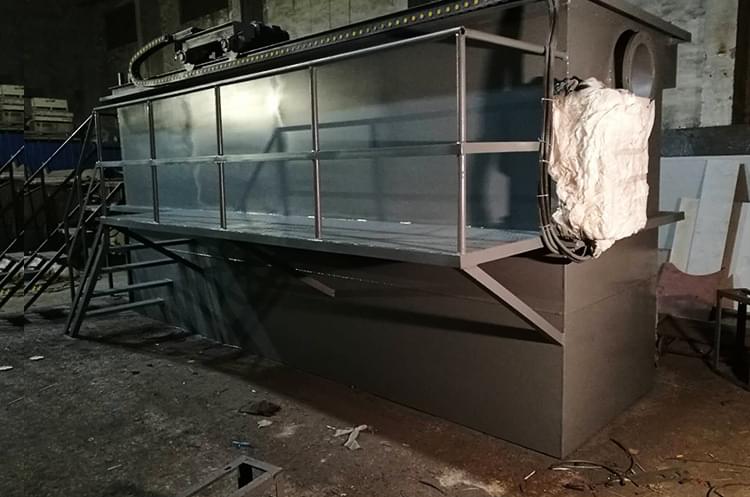

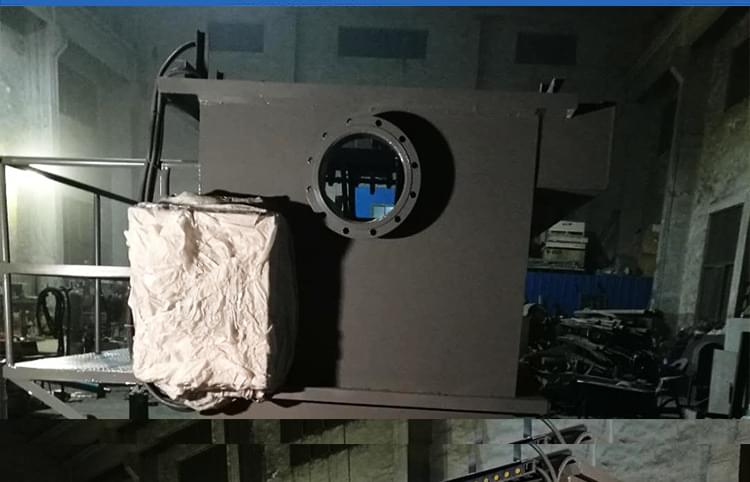

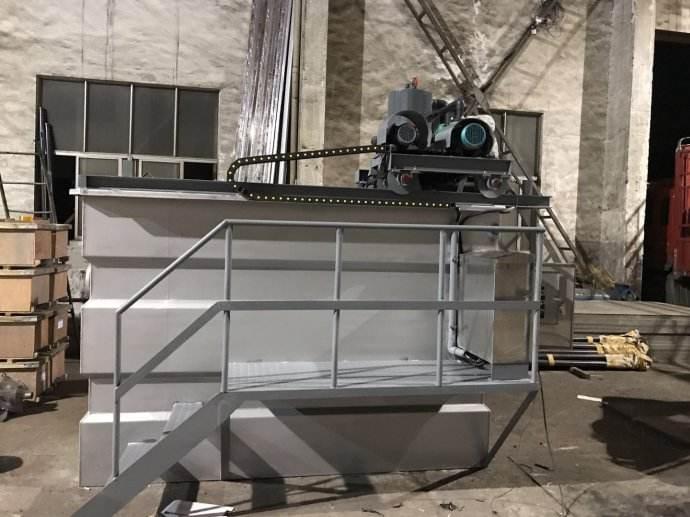

产品实拍
