很多人纤维转盘过滤器的反应就是这是一种过滤器，可是是什么过滤器呢，现在过滤器中种类很多，用途也很广泛，其中就有纤维转盘过滤器。纤维转盘过滤器和普通的过滤器是不同的，他的结构是什么呢？
下面小编就给大家介绍一下纤维转盘过滤器结构相关内容是什么？
纤维转盘过滤器结构：
滤布转盘过滤器的处理效果好，出水水质好，出水水质稳定，设备运行可靠，自动化程度高。是理想的中水回用工艺过滤系统设备。纤维滤布转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用：进水水质SS≤80mg/L以下，出水水质SS≤10mg/L。 用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域： ①去除总悬浮固体②结合投加药剂可去除磷 ③可去除重金属等。
纤维转盘滤池主要由（1）箱体、（2）滤盘、（3）反洗机构、（4）排泥机构、（5）中心管、（6）驱动机构、（7）电气控制、（8）泵、阀机构组成。
１、箱体：碳钢焊接，内部用进口防腐涂料，外部用宝塔山环氧富锌防腐漆处理，箱体结构紧凑，重量轻 ，占地面积小。副箱可调节水位落差的大小。

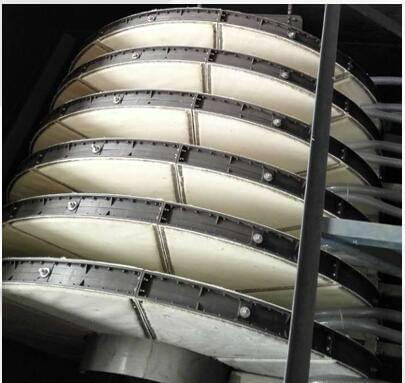

2、滤盘：每个滤盘由6个独立的分片组成，上面覆盖以滤布及衬底。滤毛的深度
储存俘获的粒子，减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2（53.8平方英尺）的有效浸没过滤面积，且容易从装置上取出。
3、反洗机构 ：由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。
4、排泥机构 ：由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。
5、中心管：中水经处理后通过中空管流入副箱，中空管既可输送中水又可带动滤盘旋转。
6、驱动机构：由减速机、链轮、链条等组成，用来带动中心管和滤盘转动。
7、电气系统：由电控箱、PLC、触摸屏、液位监测等电控元件组成，用于控制反洗、排泥过程，使其运行自动化，并可调整反洗间隔时间、排泥间隔时间。
8、泵、阀机构：由离心泵、管道、电动球阀组成，用于反洗和排泥。
纤维转盘过滤器是一种广泛使用的液体过滤设备,它可以有效地去除粒子大小不同的液体,液体的目的,实现过滤、净化、分离和恢复。纤维转盘过滤器回转机构主要由三部分组成:过滤容器,轴承篮子和滤袋。根据交通需求可以使用超过一个包在一个机器,液体从侧面进入容器或过滤液体入口的袋子上面的篮子支持进袋子里,袋子,因为液体的冲击和均匀压力表面,液体材料滤袋表面均匀分布的纤维通过旋转圆盘过滤袋的液体金属支承墙底部的过滤器篮子,解除液体出口。中拦截过滤器微粒杂质过滤袋完成过滤过程。
更换或清洗滤袋,就解锁环头螺栓,旋转手轮的上盖,然后取出。纤维转盘过滤器的特点是大量的治疗,大量的污染,过滤效果明显,操作简单,运行成本低。从纤维转盘过滤器的生产开始就高标准和高起点的水处理设备的要求,过程监测和自动控制系统的开发、设计、生产、安装和调试,在一个合理的组合,为用户量身定制的设计和实现,全面、高质量的客户服务和技术服务的用户。自1978年改革开放以来,中国经济发展迅速。
然而,环境问题总是伴随着整个经济和社会发展的过程。随着工业化和城市水平增加,水污染越来越严重,导致中国水资源污染和富营养化的各种环境问题发生在阶段在我国出现,并危及中国的经济、社会、政治、健康和生态安全。为了保护水资源的环境,为未来可持续的健康发展,为了改变这一现象,纤维盘式过滤器过滤。纤维过滤纸片是上一个进的过滤器。纤维转盘过滤器主要用于冷却循环水处理和治疗后废水深度处理。领域的应用,现有污水处理厂升级从级B一年级标准排放。
工业生产回归水:钢厂、电厂循环冷却水,城市混合水重用、造纸、印染工业用水、水产养殖和其他水处理。特点:强烈的和紧凑的设计,使用寿命长,通常由304不锈钢或316 l不锈钢。它占地面积小,占地面积75%小于砂过滤器。设计很简单,水头损失小,能耗大大降低。简单的操作和维护,全自动操作,不需要关注的一个特别的人。初的投资和运行成本远远低于其他进程。水质是稳定的。我们只有一个家。保护环境是每个人的责任。我们不应该破坏环境为代价的发展或利益,这是不值得的。
出水水质好并且稳定。滤布转盘过滤器是采用滤盘外包滤布来代替传统滤池的砂，滤布孔径很小，可截留粒径为几微米(μm)的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。而常规滤池冲洗前因穿透问题水质较差，冲洗后会因滤层中残存的清洗水对出水有影响。另外过滤的水量也随阻力的变化而变化。
滤布转盘过滤器相当于是滤池及的结合，具有排泥的功能。颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，即不像普通滤池：所有的悬浮物(SS)都必须经过。因此过滤周期长，清洗间隔长，而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍，滤速比普通滤池增加50%。因此滤布转盘过滤器更耐高悬浮物浓度和大颗粒悬浮物的冲击。
设备简单紧凑，附属设备少，整个过滤系统的投资低。滤布转盘过滤器清洗时可连续过滤。而砂滤池反冲洗时不能连续过滤，为连续，需要在砂滤池前设中间储水池或采用多台滤池交替工作。滤布转盘过滤器采用小型水泵负压抽吸滤后水自动清洗，省去许多传统滤池需要的反冲洗水池、水塔等。传统滤池因反冲洗强度大，气水反冲不仅需要大功率水泵、，还有气水两套较大直径的管阀系统。整套系统多而杂，投资高。自动控制系统极为庞大复杂。
由于滤布较薄，非常容易冲洗干净，清洗非常高效，清洗时，清洗滤盘的面积只相当于整个滤盘面积的1%。清洗的特点是频繁但清洗历时短(1次/60-120分，1分钟/次)。总体的清洗水量也较少。反冲洗耗水量约是砂滤的1/2。而传统滤池的气水反冲洗水泵和的设备多、自动阀门大而多、功率大，且闲置率高。装机功率约是砂滤的1/10-1/15。
过滤过程由计算机控制，可调整负压抽吸清洗过程及排泥过程的间隔时间及过程历时。基本不需专人维护管理。 滤布转盘过滤器的检修量小。滤布转盘过滤器机械设备较少，泵及电机间歇运行，滤布磨损较小，滤布易于更换，假如由于某些原因造成滤布堵塞，可轻易更换滤布。对于砂滤池而言，若堵塞，则需要很大的清洗工作量。而且砂滤更换滤料非常困难。
滤布转盘过滤器滤池内一般为0.3m，而砂滤池的水头损失一般为1.5m多。砂滤罐的水头损失则高于5m，能量损失大，增加运行费用。
由于滤盘垂直中空管设计，使小的占地面积可大的过滤面积，从而减少了池容，减少了材料量及土方量，显著降低了工程造价。日处理1万吨的滤池，占地面积不大于15平方米,高度3.3m。对于技术改造，可以解决空间不够的困难。现场连接管配件及之后，即可投入使用。而粒料滤池则往往需要进行滤料安装。
滤布转盘过滤器整体设备化，可整体装运，设计和施工方便并快捷;而且扩建容易。系统功能恢复快，滤前处理系统的事故对滤池的影响较小，并且恢复较快，出现事故污染只是滤盘外侧，而对滤盘内侧没有影响，并且滤池内的污泥可以通过排泥管道迅速清除。

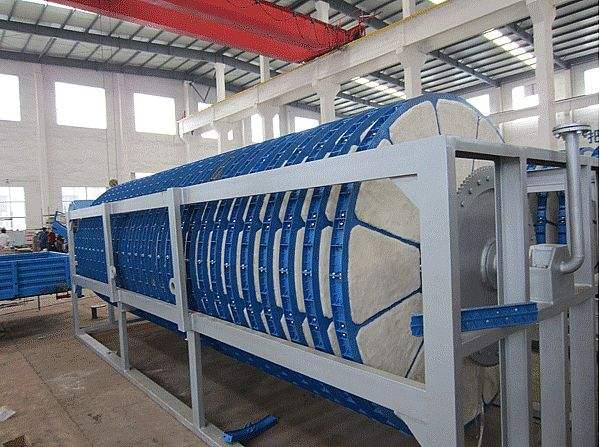

机械是由一系列水平安装，可旋转的过滤转盘构成，转盘安装在配水管轴之上。每一个转盘是由各单一扇形过滤组件构成。组件上绷裹着精密的过滤网布，被处理的污水从内向外穿流过滤，获得的过滤液体从机械出水端部流出。在过滤时，转盘处于静止状态。在重力作用之下固体物质沉积截留在滤布网的内侧面上，随着过滤时间的延长，网状布料会被截留的固体物质所覆盖。这一现象会导致压力差上升。在到达预先设置的大压力差之后，转盘开始缓慢旋转，通过冲洗棒可清理沉积在滤布网上的固体物质。水泵将已过滤的清水直接输向喷头，提供冲洗水。冲洗射流溶解的固体物质，将通过组件之下安装的浆料收集斗反冲排出箱体。这一自清理过程不会中断过滤出水过程。
以上就是小编对于纤维转盘过滤器结构，相关内容的介绍！相信大家应该已经有所了解了，今天小编就给大家介绍这么多，如果大家有什么需要，欢迎随时来电咨询！
