高效纤维定盘过滤器,结构分析,值得学习

时间:2020-03-20 14:03:00 来源:互联网

  每中过滤器结构不同,就好像高效纤维定盘过滤器,和普通的过滤器不一样。高效纤维定盘过滤器是由多种部件组成,那么高效纤维定盘过滤器究竟是由哪些部件组成的呢?

  下面小编就给大家介绍一下高效纤维定盘过滤器结构分析,相关内容是什么?

  高效纤维定盘过滤器结构分析:

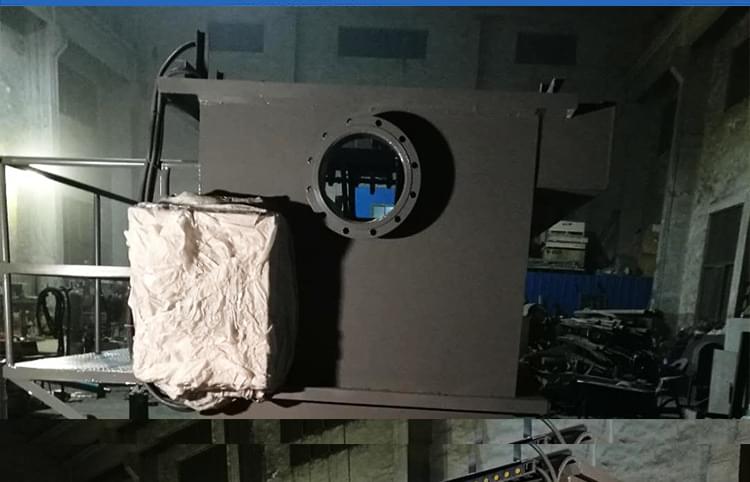

纤维定盘过滤器

  主要由(1)箱体、(2)滤盘、(3)反洗机构、(4)排泥机构、(5)中心管、(6)驱动机构、(7)电气控制、(8)泵、阀机构组成。

  1、箱体:碳钢焊接,内部用进口防腐涂料,外部用宝塔山环氧富锌防腐漆处理,箱体结构紧凑,重量轻 ,占地面积小。副箱可调节水位落差的大小。

  2、滤盘:每个滤盘由6个独立的分片组成,上面覆盖以滤布及衬底。滤毛的深度

  储存俘获的粒子,减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2(53.8平方英尺)的有效浸没过滤面积,且容易从装置上取出。

  3、反洗机构 :由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。

  4、排泥机构 :由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。

  5、中心管:中水经处理后通过中空管流入副箱,中空管既可输送中水又可带动滤盘旋转。

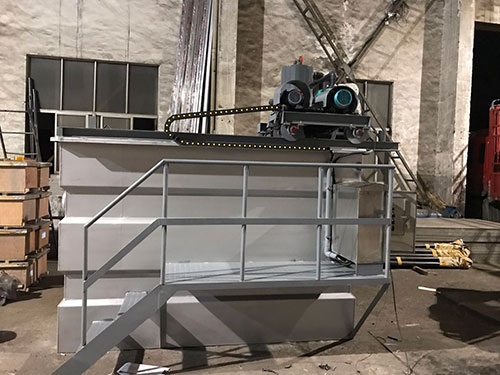

纤维定盘过滤器

  6、驱动机构:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。

  7、电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反洗、排泥过程,使其运行自动化,并可调整反洗间隔时间、排泥间隔时间。

  8、泵、阀机构:由离心泵、管道、电动球阀组成,用于反洗和排泥。

  纤维定盘过滤器处理效果好,水质好,水质稳定,设备运行可靠,自动化程度高。是一种理想的设备,水过滤系统的复用技术。纤维滤布轮过滤器主要用于冷却水的深度处理,处理后废水重用。过滤后作为冷却水,循环水重用:给水质量党卫军佔低于80 mg / L,出水SS 10 mg / L或更少。用于污水深度处理,建立了传统活性污泥法,延时曝气法、SBR、氧化沟系统,滴滤池系统、氧化塘系统之后,可以用在以下领域:总悬浮固体的去除,再加上添加剂试剂可以去除磷,可以去除重金属,旋转过滤器主要由盒体(1),(2)滤板,反洗机制,挖掘机制、中心管、驱动机构、电气控制、泵、阀的身体。

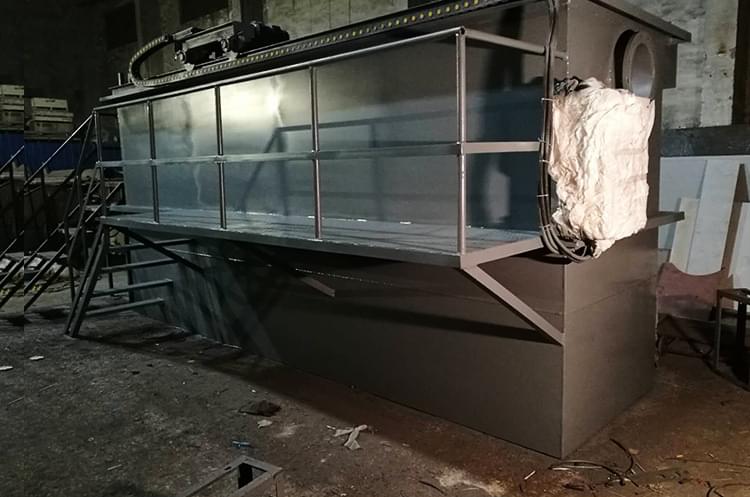

  纤维定盘过滤器

  附件:碳钢焊接,内部使用进口防腐涂料、外部使用永远环氧富锌防腐漆处理,外壳结构紧凑,重量轻,占地面积小。副框的大小可以调整水位下降。每个滤板滤板:由六个独立的分裂,覆盖滤布和底物。的深度过滤棉存储捕获粒子,减少正常运行时水头损失。每个滤布滤板至少5.2平方米(53.8平方英尺)的水下过滤面积,有效和容易从设备中删除。反洗机制:通过反洗吸、输油管道、反洗吸支架部分,为反洗滤布。疏浚机制:通过泥浆吸入,管道、泥浆吸入支架部分,清洁过滤器底部的污泥。中心管:水处理后通过管道进入盒子,可以运输水和驱动旋转过滤器。

纤维定盘过滤器

  驱动机构:由减速机、链轮、链条、等,用于驱动该中心管和滤板旋转。电气系统:电控箱、PLC、触摸屏、液位监控等电子元件,用于控制反洗,泥浆过程,使操作的自动化,并能调整反洗时间间隔,泥间隔。阀体,泵是由离心泵、管道,电动球阀,用于反洗和泥浆。光纤旋转过滤器操作包括:静态过滤过程,负回流过程中,泥浆。静态过滤过程:污水重力流进入过滤器,过滤器配有阻尼耗能设施。水通过滤布过滤,滤液收集通过空心管,通过溢流罐重力流排放过滤器。整个过程是连续的。

  负压上升。通过压力监测装置检测池中的水位。当水位达到反洗值(高度),PLC可以启动真空泵,开始洗涤过程。当不断反洗过滤器可以过滤。在过滤器,滤板是静态的,底部沉积物的污泥。在反洗滤盘转动的速度1 r / min。抽吸泵负压吸滤布表面,吸除滤布积累的污泥颗粒,滤盘的水被吸入同时,从内到外的、水滤布清洗效果,并排出洗水。抽洗区域只占滤板的面积的1%。对间歇逆流过程。泥过程:纤维旋转过滤器滤板配备水桶形状在底部,有利于污泥收集。底污泥沉降减少污泥滤布,可以延长过滤,减少反洗水。后一组时期,股价开始挖泥泵,通过管底部泥将返回污泥污水预处理的结构。

  属于一种深度过滤技术,能够有效截留小至几个微米的颗粒物,纤维定盘过滤器主要用于冷却循环水处理、废水的深度处理,适合于城市污水处理厂工程提标改造和污水回用领域。当处理冷却循环水时,一般当进水ss≦80mg/L时,出水水质SS≤10mg/L,过滤后可循环使用;用于污水的深度处理时,可设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后,主要功能有:①去除总悬浮固体②结合投加药剂除磷③结合投加药剂去除重金属等。纤维定盘过滤器用于过滤活性污泥终沉池出水,当设计进水SS不大于30mg/L时,出水SS可小于5mg/L,浊度≤2NTU。

  主要由过滤定盘、抽吸装置、排泥系统组成。

  ⑴过滤定盘纤维定盘过滤系统由用于支撑滤布并垂直安装于集水管中的平行过滤定盘串联组成,一套装置的过滤定盘数量一般为2~20个,每个过滤定盘由6小块扇形组成而成,材料为防腐材料。每片过滤定盘外包有纤维毛滤布,滤布以聚酯纤维作为绒毛支撑体,其孔径为10μm,纤维毛滤布有3~5mm的有效过滤厚度,可使固体颗粒在有效过滤厚度中与过滤介质充分接触并实现截获。

  ⑵抽吸装置 由抽吸泵、吸盘及阀门组成。

纤维定盘过滤器

  ⑶排泥系统 排泥装置由排泥管、排泥泵及阀门组成,排泥泵与抽吸泵为同一泵。

  纤维定盘过滤系统运行周期包括过滤、反冲洗和排泥三个阶段

  ⑴过滤污水重力流进入滤池,滤池中设有挡板消能设施。污水通过滤布过滤后,过滤液通过管道收集,以重力流形式通过溢流槽排出滤池,整个过程连续运行。过滤期间,过滤定盘以1r/min的速度旋转,以利于污泥在池底沉积。

  ⑵清洗过滤中会有部分污泥吸附于滤布外侧,逐渐形成污泥层。随着滤布上污泥的聚集,滤布过滤阻力增加,滤池水位逐渐升高,当池内液位到达清洗设定值时,PLC即可启动抽吸泵,开始抽吸清洗过程。清洗时通过自动切换抽吸泵管道上的电动阀,实现滤盘交替清洗;吸盘与滤布接触面积小,只有单盘面积的1%,因而使得反洗效率高,清洗时也不影响其他滤布的过滤,进而实现整套装置的连续过滤。

  ⑶排泥纤维定盘过滤器的过滤定盘下设有斗形池底,收集污泥。经过一设定的时间段,PLC启动排泥泵,通过池底排泥管将污泥回流至污水预处理构筑物,排泥间隔时间及排泥历时可灵活调整。

纤维定盘过滤器

  现在人们对于定盘过滤器的了解越来越多,所以使用这种处理设备的场所也在增加,例如在石油化工场所中就会重视定盘过滤装置的应用情况,在进行食品加工或者是汽车零部件的生产过程中都可以通过定盘过滤装置来完成相应处理流程。定盘过滤装置中添加了很多控制装置,这些控制元件可以让设备在运行时达到自动运行效果,不需要太多的人工操作程序,而且使用定盘过滤装置可以对污水中的悬浮颗粒以及不同杂物进行清理,并提升污水处理效率。

  过滤一段时间后,因纤维滤布表面附着一定的悬浮物而产生一定程度的堵塞,导致通量减小,继而池内水位上升,当上升至设定的反洗液位时,池内液位控制仪将此刻的高液位信号及时传输到PLC控制系统,从而启动油压推杆驱动装置工作,同时池外的反洗泵也启动,于是吸盘在行程开关的控制下沿着导杆整体开始上下往复运动,上下运动的同时,在泵的抽吸作用下,附着于纤维滤布表面的悬浮污泥被抽吸反洗到排泥管,从而滤池内的水位开始下降,直至降到正常过滤的液位,油压推杆驱动装置、吸盘及反洗泵自动停机。

  以上就是小编对于高效纤维定盘过滤器结构分析,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
