方形纤维定盘过滤器,设计合理吗

时间:2020-03-20 13:30:09 来源:互联网

  纤维定盘过滤器过滤是一种净化和处理废水的一种设备。纤维定盘过滤器设计很特别,占地面积小,所以深受广大用户的喜爱。今天我么就来深入了解一下纤维定盘过滤器!

  下面小编就给大家介绍一下方形纤维定盘过滤器,设计合理吗?

  方形纤维定盘过滤器,设计合理吗:

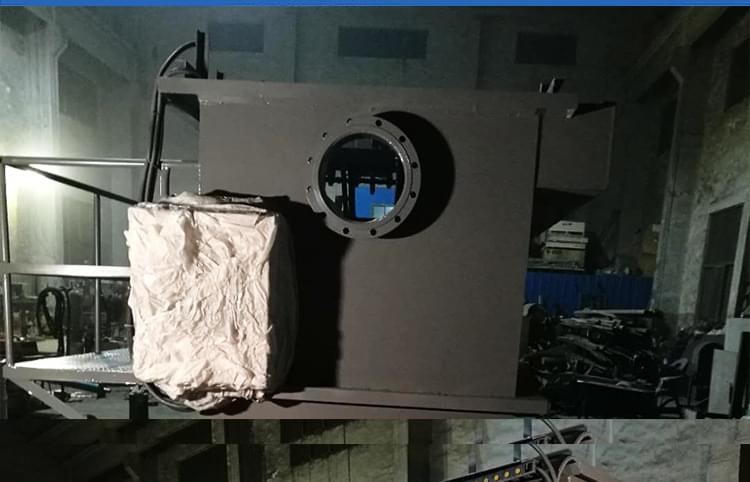

纤维定盘过滤器

  主要由(1)箱体、(2)滤盘、(3)反洗机构、(4)排泥机构、(5)中心管、(6)驱动机构、(7)电气控制、(8)泵、阀机构组成。

  1、箱体:碳钢焊接,内部用进口防腐涂料,外部用宝塔山环氧富锌防腐漆处理,箱体结构紧凑,重量轻 ,占地面积小。副箱可调节水位落差的大小。

  2、滤盘:每个滤盘由6个独立的分片组成,上面覆盖以滤布及衬底。滤毛的深度

  储存俘获的粒子,减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2(53.8平方英尺)的有效浸没过滤面积,且容易从装置上取出。

  3、反洗机构 :由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。

  4、排泥机构 :由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。

  5、中心管:中水经处理后通过中空管流入副箱,中空管既可输送中水又可带动滤盘旋转。

  6、驱动机构:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。

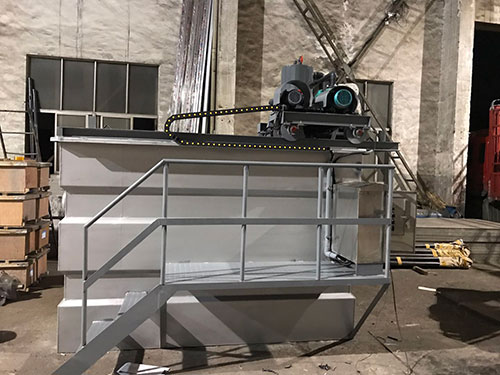

纤维定盘过滤器

  7、电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反洗、排泥过程,使其运行自动化,并可调整反洗间隔时间、排泥间隔时间。

  8、泵、阀机构:由离心泵、管道、电动球阀组成,用于反洗和排泥。

  本实用新型涉及一种使用范围广,模块化结构,拆卸和维护容易,实际生活污水过滤器,属于资源与环境技术领域的水污染控制和废水处理技术。纤维定盘过滤器过滤方法是一种净化和废水处理设备。在工业和生活废水处理,过滤机去除有毒、有害颗粒,各种各样的化学颗粒材料和改善水质的效果。过滤器框架组成,过滤器,过滤介质,种类很多,滤板和材料和过滤的方法可分为:硅藻土过滤。活性炭过滤器。尼龙网过滤器。一般方式更换过滤材料移除或停机清洗。目前常用的过滤器过滤材料是常用的活性炭、硅藻土或尼龙网。使用一段时间后,活性炭和硅藻土只能清除后停止使用过滤板,用一个新的活性炭和硅藻土代替。

  停止使用的尼龙网类型清洗滤板被移除后,不容易清洁、拆卸和维修时间长。纤维定盘过滤器不能使用的时间同步,自动回流和有效的排水功能,不需要停止过滤设备操作,减少经济损失。本实用新型要解决的技术问题是提供一种可用于该设备可以自动混合煤气水反冲洗过滤板纤维过滤器。工作状态的水由于增加污泥沉淀的液面高度,逆流洗涤电机自动启动,在螺旋管,螺旋管领导反洗查克向下运动,空气阀同时打开,反洗查克在运动的过程中压缩空气的反洗吹孔吸盘,清除磁盘污泥吸附在纤维过滤器。逆流洗涤污水泵同时打开,清除污泥的污泥排烟草。反洗查克的循环运动通过上下行程开关来控制反洗和反向驱动电机的旋转周期。

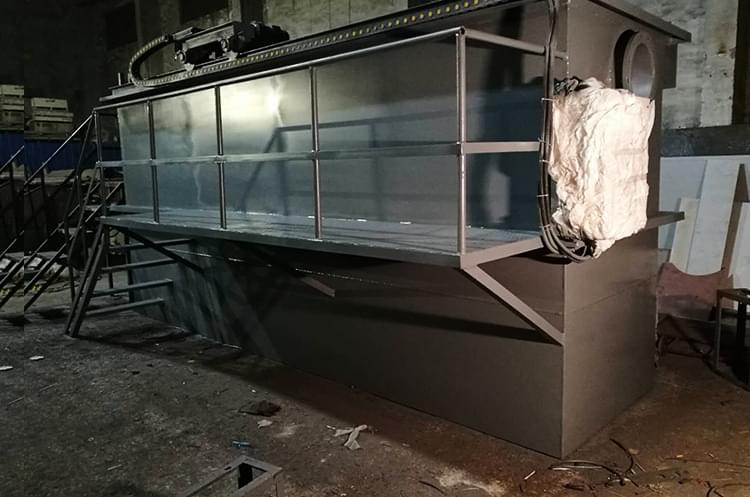

纤维定盘过滤器

  污泥吸进排气管,纤维定盘过滤器的过滤槽或水位降至正常过滤水平螺旋管,反洗抽油机逆流洗涤电机自动停止。可持续、定期反冲洗滤水器和液面信号控制自动运行,纤维压缩空气的回流清洗不能打卷同时一种操作模式。气水混合自动回流的实用新型纤维修复过滤器,它包含12平方单位组合的纤维滤板、逆流洗涤电机,反洗十四倒流查克查克单元,一个盒子,连接纤维滤板滤出水管一组螺旋管后,污泥泵吸、高压气管,纤维滤板定位螺钉,十二个。工作污水处理后纤维滤板穿透解析成方形纤维过滤盘,过滤盘过滤后的水通过过滤器底部的每个过滤装置模块管道流进箱后的出水管。

  周期上下运动的反洗查克是通过螺旋管结合行程开关和阀门,顺利实施周期波动周期自动冲洗。描述了目标优化、压缩空气滑动充裕的过滤器回流倒流查克纤维滤板吸附在污泥上,并通过设置液位高度来实现自动反冲洗表面的纤维过滤板。为了实现连续过滤,定期反冲洗水。整个表面信号自动控制操作模式。本实用新型的有益效果:自动操作,纤维定盘过滤器设计合理,反洗装置和滑动摩擦抽油清洗,压缩空气过滤纤维缠绕结不容易,作为一个单元的模块化设计,可以根据大小的增加过滤装置使用的地方。自动排除过滤水和污泥。安装简单,易于维护。强大的实用性。

  定盘过滤器是根据不同尺寸大小的池体由多个方形单元模块组合而成的纤维滤盘,组合而成的滤盘整体为方形,只需固定在池底,单元滤盘可根据水量大小适当拼装组合,相邻滤盘中间设有上下往复运行的反洗抽吸盘,抽吸盘与池外反洗泵连通,抽吸盘的上下往复运动则通过油压推杆驱动装置结合行程开关及升降导杆,实现平稳周期性的上下往复运行,反冲洗抽吸装置的上下往复运动取决于滤池内的水位变化。

  过滤一段时间后,因纤维滤布表面附着一定的悬浮物而产生一定程度的堵塞,导致通量减小,继而池内水位上升,当上升至设定的反洗液位时,池内液位控制仪将此刻的高液位信号及时传输到PLC控制系统,从而启动油压推杆驱动装置工作,同时池外的反洗泵也启动,于是吸盘在行程开关的控制下沿着导杆整体开始上下往复运动,上下运动的同时,在泵的抽吸作用下,附着于纤维滤布表面的悬浮污泥被抽吸反洗到排泥管,从而滤池内的水位开始下降,直至降到正常过滤的液位,油压推杆驱动装置、吸盘及反洗泵自动停机。因此可实现持续过滤出水、周期性反冲洗、全程液位信号控制的全自动运行模式。

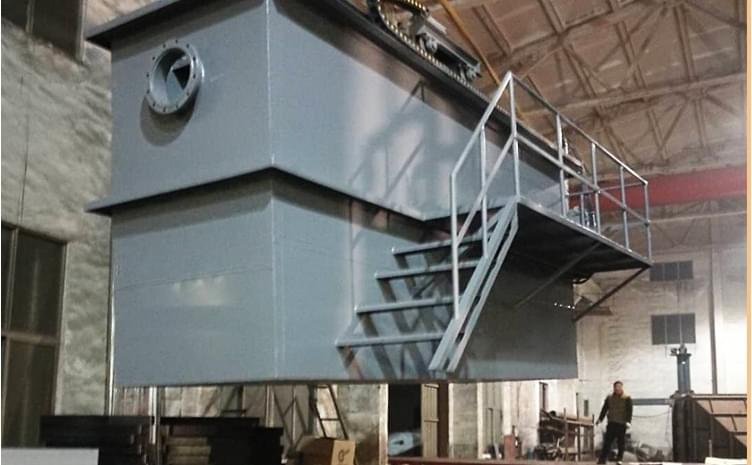

纤维定盘过滤器

  (1)超低运行费用

  对于一万吨水进出定盘过滤工段,其过滤环节所需电耗为不足0.002元/吨水,另外定盘过滤器为无须人工值守的全自动运行状态,因而人工管理成本可以忽略不计。

  (2)占地面积小

  由于定盘过滤器的滤材为方形模块式滤片,且为纵向叠加排列,而且单位水量所需滤布过滤面积可以相对节省,这是当前类似过滤设备无法达较小占地面积。

  (3)维修更换方便

  定盘过滤器任何组件的维修与更换都无须停产排水即可实现在线维修与更换,首先过滤时是无动力状态,全靠重力流液位差来实现过滤,因而无任何机械运行所产生的机械故障问题;其反冲洗是周期性的,且每个周期都相隔数小时,反冲洗时存在机械运行的组件为电液推杆及反冲洗泵,而这两项组件均在水面以外,可直接实施维修与更换工作;第三,滤片为垂直插片式,这种结构设计就是为了方便不排水检修更换而设计的,因为它在任何时候都便于人工从设备中抽取或插装,而且仅需几分钟即可完成。

纤维定盘过滤器

  (4)反冲洗耗水量小

  定盘过滤器反冲洗是周期性的,每个周期只需数分钟即可完成,而且相邻反冲洗周期的时间间隔在数小时,更重要的是其反冲洗为内源反洗,即无须外加水源进行冲洗,因此其反洗水量是相当少的,正常运行时,每天反冲洗的耗水量一般仅占日处理水量的1-3%。

  (5)操作简便、无需人工值守

  与反冲洗过程完全无须人工值守,仅需设备安装调试阶段由本公司专业技术人员现场指导并培训一次即可确保用户掌握本产品的使用与维护方法与要领。

  电控系统采用现代化的可编程控制器PLC作为程序控制系统的核心。使滤布的反冲洗,污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏,主要元器件为施耐德公司产品,质量可靠,性能优良,适应环境能力强,抗干扰性能好,是中水处理设备的理想控制系统。

  以上就是小编对于方形纤维定盘过滤器,设计合理吗,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
