纤维转盘过滤器内部结构纤维旋转过滤器主要由(1)箱体，(2)滤盘，(3)反冲洗机构，(4)排泥机构，(5)中心管，(6)驱动机构，(7)电气控制，(8)泵和阀门机构组成。防吸装置主要由防吸泵、防吸管道、吸盘等组成。吸盘通过支架固定在滤盘的两侧。当过滤器的水位达到设定水位时，反吸泵产生的负压会将过滤后的水吸出过滤盘，同时沉积在过滤盘上的固体物质也会被平行吸出，从而达到清洗过滤盘的目的。吸入的渣水终通过反吸管道和反吸泵排出。

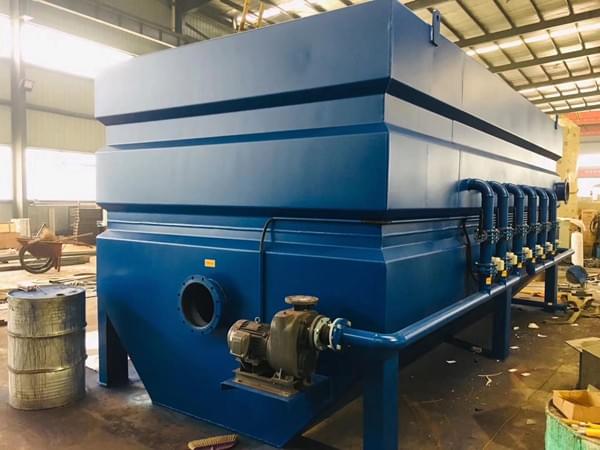

纤维转盘过滤器内部结构箱体:碳钢焊接，内涂进口防锈漆，外涂宝塔山环氧富锌防锈漆。该箱体结构紧凑，重量轻，占地面积小。辅助箱可以调节水位下降。过滤盘:每个过滤盘由6个独立的片组成，片上覆盖有滤布和基底。排泥系统主要由集泥管、排泥管、排泥阀、排泥泵等组成。污泥泵定期排出过滤器底部的污泥。
纤维转盘过滤器内部结构滤布由不锈钢或聚酯编织而成，滤孔小直径可达10微米。原水经滤布过滤后，清水流出滤布，从过滤器出口排入系统。随着过滤，滤布中的杂质增多，过滤压差增大，通过滤布的水量减少。配有触摸屏(可选)，可实时了解水位变化和滤盘运行情况，可自动或手动控制。可根据需要采用液位控制或时间控制的运行方式，参数设定操作也很容易。可进行远程监控，并设置故障报警，使运行过程更加安全可靠。

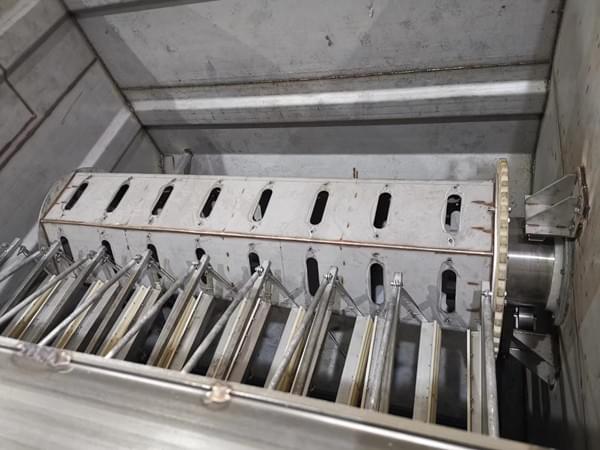

纤维转盘过滤器内部结构纤维旋转过滤器的滤板安装在鼓形扇盘周围的14个独立扇盘的中心，滤布由不锈钢丝或涤纶丝编织而成。这种特殊的装配结构是一个风扇框架，这样每个风扇都可以很容易地从滚筒的中心更换，而不需要一个特殊的工具紧紧贴在风框架的滤布上。中心管:处理后的中水通过空心管流入副罐，可以输送中水，带动滤盘转动。驱动机构:由减速器、链轮、链条等组成。，用于驱动中心管和滤盘旋转。
纤维转盘过滤器内部结构它能有效地去除不同粒径的液体，达到过滤、净化、分离和回收的目的。纤维过滤器的旋转机构主要由过滤容器、提篮和滤袋三部分组成。根据流量需求，一机多用多袋。从过滤器进液口的液体或袋子一侧进入容器。反洗用水量小。纤维旋转过滤器的反冲洗是周期性的，每次循环只需几分钟即可完成。此外，相邻反洗循环之间的间隔是几个小时。更重要的是，它的反冲洗是内源性反冲洗，即不需要额外的水源进行冲洗。所以它的反洗用水量相当小。正常运行时，日反洗用水量一般只占日处理水量的1-3%。
