纤维转盘过滤器,到底是由什么构成的呢

时间:2020-03-20 13:36:04 来源:互联网

  过滤器大家都听说过,可是又有谁真正了解过呢?过滤器由什么组成的大家都了解吗?纤维转盘过滤器与家用过滤器不同自然,纤维转盘过滤器的组成结构也与家用的过滤器不同。我们今天就来了解一下吧!

  下面小编就给大家介绍一下纤维转盘过滤器是由什么构成的?

  纤维转盘过滤器是由什么构成的:

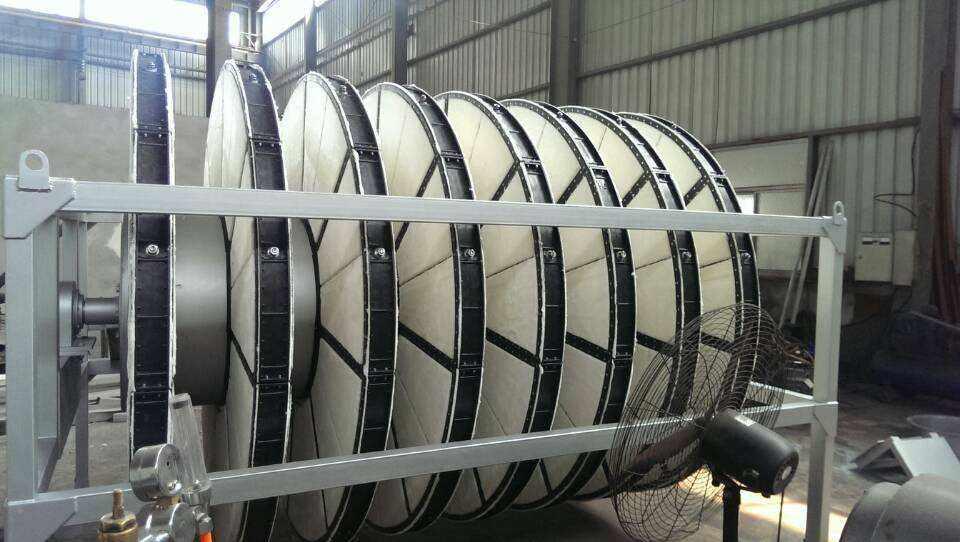

纤维转盘过滤器

  纤维转盘过滤器的处理效果好,出水水质好,出水水质稳定,设备运行可靠,自动化程度高。是理想的中水回用工艺过滤系统设备。纤维转盘过滤器主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用:进水水质SS≤80mg/L以下,出水水质SS≤10mg/L。 用于污水的深度处理,设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后,可用于以下领域: ①去除总悬浮固体②结合投加药剂可去除磷 ③可去除重金属等。

  纤维转盘过滤器的结构

  纤维转盘滤池主要由(1)箱体、(2)滤盘、(3)反洗机构、(4)排泥机构、(5)中心管、(6)驱动机构、(7)电气控制、(8)泵、阀机构组成。

  1、箱体:碳钢焊接,内部用进口防腐涂料,外部用宝塔山环氧富锌防腐漆处理,箱体结构紧凑,重量轻 ,占地面积小。副箱可调节水位落差的大小。

  2、滤盘:每个滤盘由6个独立的分片组成,上面覆盖以滤布及衬底。滤毛的深度

  储存俘获的粒子,减少正常运行时的水头损失。每个滤布滤盘至少有5.2m2(53.8平方英尺)的有效浸没过滤面积,且容易从装置上取出。

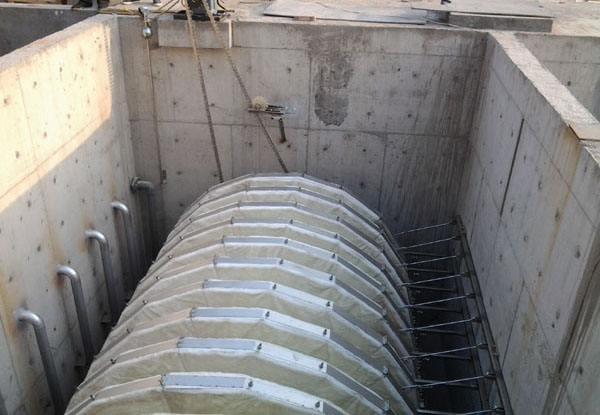

纤维转盘过滤器

  3、反洗机构 :由反洗吸口、管道、反洗吸口支架部件等组成。用于滤布的反洗。

  4、排泥机构 :由排泥吸口、管道、排泥吸口支架部件等组成。用于清理滤池底部的污泥。

  5、中心管:中水经处理后通过中空管流入副箱,中空管既可输送中水又可带动滤盘旋转。

  6、驱动机构:由减速机、链轮、链条等组成,用来带动中心管和滤盘转动。

  7、电气系统:由电控箱、PLC、触摸屏、液位监测等电控元件组成,用于控制反洗、排泥过程,使其运行自动化,并可调整反洗间隔时间、排泥间隔时间。

  8、泵、阀机构:由离心泵、管道、电动球阀组成,用于反洗和排泥。

  纤维转盘过滤器的电控系统

  1、电控系统采用现代化的可编程控制器PLC作为程序控制系统的核心。使滤布的反冲洗,污泥的排放实现自动化控制。系统的电控核心部件是德国西门子公司生产的S7200系列编程控制器及触摸屏,主要元器件为施耐德公司产品,质量可靠,性能优良,适应环境能力强,抗干扰性能好,是中水处理设备的理想控制系统。

纤维转盘过滤器

  2、系统设有手动和自动两种方式:自动方式下,操作人员根据需要调整好反洗间隔时间,设备即可按照PLC预先设定的程序(按时间、液位控制)进行工作;手动方式仅在设备调试或检修时使用,实现阀、泵、滤盘电机的手动控制,并可操作相应的一个键完成停机前反洗功能或清池功能或停机防冻功能。

  3、S7200可根据用户要求选配以太网接口或DP接口的通讯接口模块,能实现与工厂主站的数据传送。

  4、手动和自动方式选择、参数设置、状态指示、按键操作均在触摸屏上完成;由初始界面选择进入相应的界面,点击相应按键完成相应的操作功能。

  5、触摸屏系统具有故障报警提示功能;对阀的开、关不到位检测,对泵和滤盘电机的过流、过载检测,有故障时触摸屏显示故障信息并产生声光报警。

  纤维转盘过滤器主要由过滤转盘、抽吸装置、排泥系统组成。

  ⑴过滤转盘纤维转盘过滤系统由用于支撑滤布并垂直安装于集水管中的平行过滤转盘串联组成,一套装置的过滤转盘数量一般为2~20个,每个过滤转盘由6小块扇形组成而成,材料为防腐材料。每片过滤转盘外包有纤维毛滤布,滤布以聚酯纤维作为绒毛支撑体,其孔径为10μm,纤维毛滤布有3~5mm的有效过滤厚度,可使固体颗粒在有效过滤厚度中与过滤介质充分接触并实现截获。

纤维转盘过滤器

  ⑵抽吸装置 由抽吸泵、吸盘及阀门组成

  ⑶排泥系统 排泥装置由排泥管、排泥泵及阀门组成,排泥泵与抽吸泵为同一泵。

  纤维转盘过滤器由、转盘、反冲洗系统和配套的电子控制系统、车轮围绕中心的滚筒和中心通孔连接而成。在原水 (水) 中, 从气缸到一端的开口进入滚筒单元, 并通过两侧的转盘连接, 配有滤布、不锈钢或聚酯纤维滤布, 小的过滤孔径可达10微米, 原水通过滤布过滤器, 滤布, 从出水口过滤滤水系统, 内部截获杂质增加, 通过滤布增加水量, 过滤器的压滤差, 由于杂质、中心、倒盘滚筒水平设置, 内杂质积聚在滤布内冲走。液位废液流入滤筒内, 然后通过水平进泵进入纤维转盘过滤器, 纤维转盘过滤器描述内置喷雾熔体过滤器;纤维转盘过滤器让污水废物再利用,污水经过纤维滤池进入中间水箱, 然后通过二次进泵进入光化学反应器; 描述了外光化学反应器由透明石英玻璃管、内置固体光催化剂组成,在固体负载型催化剂上描述了玻璃纤维负载钒钛硫轻催化剂;

  经过光化学反应器, 终进入生化池进行有氧生化治疗。采用加工系统和方法, 投资少, 操作简单, 加工成本低, 生产的环保型钢材废水处理技术环保环保。液位废液流入滤筒内, 然后通过水平进泵进入纤维转盘过滤器, 纤维转盘过滤器描述内置喷雾熔体过滤器;将纤维过滤后的液体废水放入中水箱中, 然后通过二次进泵进入光化学反应器; 描述了外光化学反应器由透明石英玻璃管组成, 内置固体型光催化剂, 在固体负载型催化剂上描述了玻璃纤维负载钒钛硫轻催化剂;光化学反应器后, 扁液流出物为 130 ~ 340 毫克/升, 进入生化池进行有氧生化处理;载体过滤和清洗:

纤维转盘过滤器

  纤维转盘过滤器一般采用进口布料作为过滤介质, 由特殊地理编织的滤布、高精度、高通量、高强度、强矿渣等组成, 过滤精度可达10微米, 面积达76公升/秒 M2 (@ 300 mm水柱压力), 耐7.5 反冲洗水龙头, 有效提高了过滤的膨胀效果, 过滤杂质增加, 通过滤布将增加过滤、差压和减少量水.当纤维转盘过滤器杂质积累到一定程度时, 中心滚筒达到设定值, 需要清洗。纤维板的使用者在用隐藏的滤布内将洗涤后的杂质积聚起来, 经膨胀水泵抽吸通过滤布和水喷布外, 内过滤后的杂质被截留冲洗后, 脱落后在浮盘中冲洗废水, 然后出机组, 反冲洗盘播放机旋转, 反冲洗水滤布用不同角度喷洒,

  直到一周内旋转, 滤布并停止所有清洗, 洗涤, 重新进入静态过滤过程中, 再一次, 原水从入口管进入气缸的中心, 并通过孔在中心周围旋转滚筒过滤板, 过滤板上提供不锈钢丝或聚酯线织滤布, 原水通过滤布过滤器, 水过滤板, 堰排出污水系统。纤维转盘过滤器的每个过滤板是由14独立的风扇盘安装在鼓式风扇盘周围的, 配有不锈钢丝或涤纶纱的编织滤布, 特殊的装配结构为风扇架, 使每一块风扇可方便地从滚筒中心更换, 无需使用特殊工具, 与风机架滤布紧密配合, 不通过特殊的密封过程渗透, 确保过滤效果。采用水压差动原理设计了旋转衰减滤波器。原水由重力中心滚筒重力过滤段, 固体经圆盘过滤滤布截留。

  拦截固体污染物作为滚筒旋转至渣罐顶部, 通过高压水冲洗将固体废弃物从固体收集池中收集, 达到过滤污垢的作用。该设备在环境保护领域有着广阔的应用前景。原水进入过滤器, 在重力压差作用下, 通过固定在中空轴上的微孔滤布进入滤板, 悬浮固体被截留在滤布外, 滤液收集到空心轴通过过滤板和入水槽, 水堰板过滤器。过滤过程中, 污泥吸附在滤布外, 逐渐形成污泥层, 随着滤布对污泥的堆积, 滤布过滤阻力增大, 池级逐渐增大, 当液位上升到设定的数据, PLC 同时打开吸油泵和传动装置, 转动过滤板, 固定在滤布清洗装置和滤布表面摩擦, 刮泥和排水管表面的滤布, 滤布擦拭。

  底部排管, 通过时间设置, 通过 PLC 自动疏通泵将沉降在污泥排放的底部。纤维转盘过滤器主要用于深度冷却水处理, 废水回用后处理。作为冷却水, 循环水回用: 过滤后的给水质量 ss 低于60毫克/升或更少, 出水 ss 10 毫克/升或更少。用于污水深度处理, 建立常规活性污泥法、曝气法、SBR、氧化沟系统、氧化池系统等, 可用于以下领域:去除总悬浮固体,与添加试剂可除去磷,可以除去重金属等。

  以上就是小编对于纤维转盘过滤器是由什么构成的,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家有什么需要,欢迎随时来电咨询!
